Failover Using Sentinel for Redis
RECOMMEND POSTS BEFORE THIS
0. 들어가면서
Replication in Redis 포스트에서 설명했듯이 레디스 레플리케이션(replication)은 완벽한 고가용성(HA, high availability)을 책임지지 않습니다. 레디스에는 장애 극복(failover) 기능을 향상시키기 위한 센티널(sentinel)이 존재합니다. 이번 포스트에선 센티널을 활용한 레디스의 장애 극복 기능을 살펴보겠습니다.
1. Redis Sentinel
High availability for non-clustered Redis

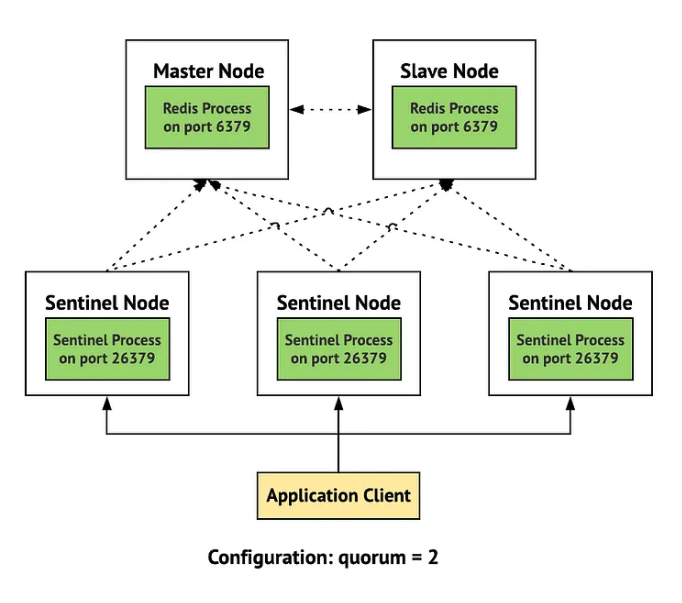

센티널은 레디스 클러스터(cluster)를 구축하지 않고도 레디스의 고가용성을 제공합니다. 센티널은 모니터링, 알림 같은 작업들을 수행하며 다음과 같이 정리할 수 있습니다.
- 모니터링(Monitoring)
- 마스터(master), 슬레이브(slave) 인스턴스들이 정상적으로 동작하는지 확인합니다.
- 알림(Notification)
- 시스템 관리자나 컴퓨터 프로그램에게 모니터링하는 인스턴스에 문제가 발생하였음을 API 호출을 통해 알립니다.
- 자동적인 장애 극복(Automatic failover)
- 마스터 인스턴스가 정상적으로 동작하지 않는 경우 센티널은 장애 극복 프로세스를 수행합니다.
- 레플리케이션 인스턴스들 중 하나를 마스터로 승격시킵니다.
- 새로운 마스터 인스턴스가 결정되면 레디스를 사용하는 어플리케이션들에게 연결할 새로운 주소를 전달합니다.
- 제공자 식별(Configuration provider)
- 클라이언트 서비스들은 현재 마스터의 주소를 센티널에게 물어봅니다.
- 장애 극복 기능이 완료되었으면 센티널은 클라이언트들에게 새로운 주소를 보고합니다.
2. Practice
2.1. Context of Practice

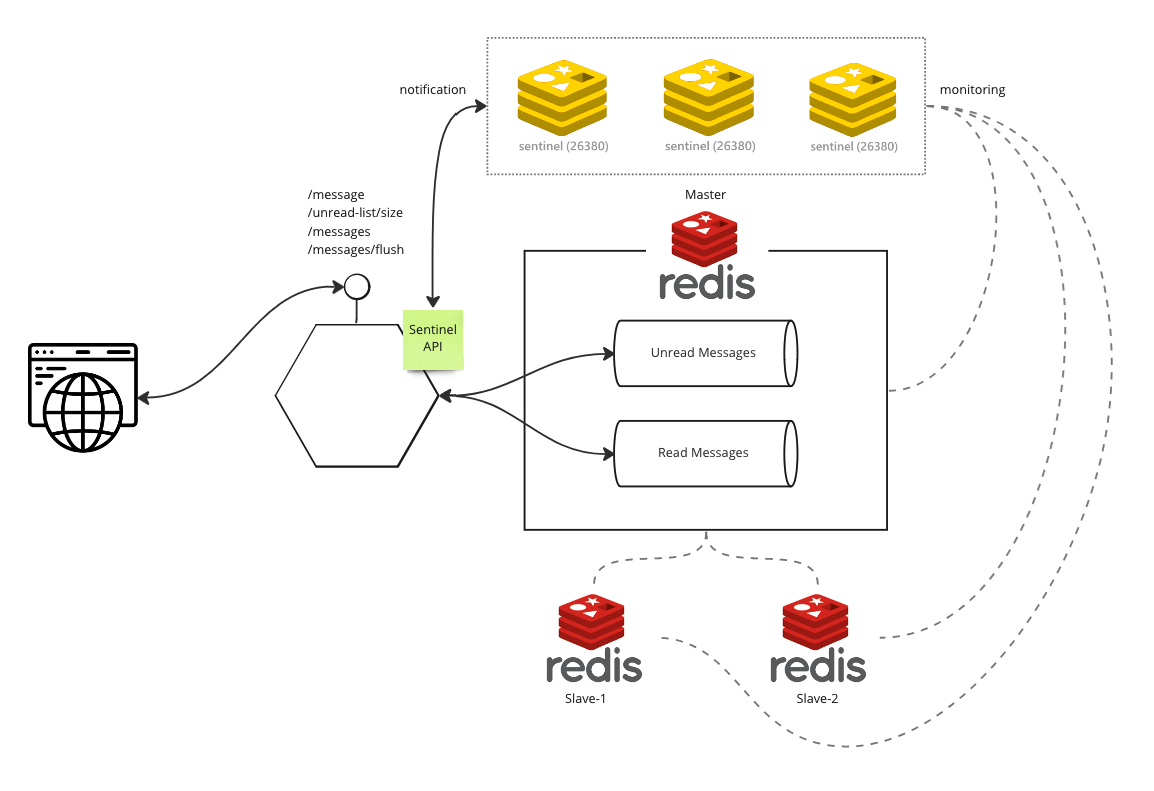

간단한 시나리오를 바탕으로 어플리케이션 구현과 레디스 센티널을 사용한 고가용성 시스템을 구축해보겠습니다. Replication in Redis 포스트의 예제에서 3개의 센티널들을 연결하였습니다.
- 어플리케이션 화면을 통해 간단한 메시지를 전송합니다.
- 전송한 메시지는 레디스 마스터 인스턴스의 리스트(list)에 저장됩니다.
- 리스트는 두 종류가 있습니다.
- 읽지 않은 메시지들을 저장하는 리스트
- 읽은 메시지들을 저장하는 리스트
- 메인 화면에서 API 호출을 통해 읽지 않은 메시지가 몇 개인지 확인할 수 있습니다.
- 리스트 별 메시지 현황을 볼 수 있는 화면에서 각 리스트에 담긴 메시지를 확인할 수 있습니다.
- 왼쪽은 읽지 않은 메시지 리스트입니다.
- 오른쪽은 읽은 메시지 리스트입니다.
- 해당 화면을 새로고침하거나 메인 화면에서 다시 진입하면 읽은 메시지들은 모두 오른쪽으로 이동합니다.
2.2. Focus this point
테스트를 통해 다음 내용을 유의 깊게 살펴봅니다. 읽기 기능은 리스트의 상태를 바꾸지 않는 연산입니다. 반대로 쓰기 기능은 리스트의 상태를 바꾸는 연산입니다.
- 메인 화면에서 읽지 않은 메시지 개수를 조회하는 기능은 읽기입니다.
- 새로운 메시지를 작성하는 기능은 쓰기 연산입니다.
- 메시지 리스트 현황 화면으로 이동할 때 쓰기 연산이 발생합니다.
- 읽지 않은 메시지 리스트에서 메시지들을 모두 꺼내어(pop) 읽은 메시지 리스트로 이동합니다.
- 마스터 인스턴스를 중지시켰을 때 다음 내용들을 예상합니다.
- 잠깐의 지연이 발생할 수 있지만, 모든 기능이 정상적으로 동작합니다.
- 슬레이브 인스턴스의 설정 파일이 변경되는 것을 확인할 수 있습니다.
- 슬레이브 인스턴스를 중지시켰을 때 모든 기능이 정상적으로 동작하는 것을 예상합니다.
3. Implementation
Replication in Redis 포스트의 구현과 거의 유사하지만, 중복되는 내용이더라도 이 포스트를 먼저 접한 분들이 쉽게 따라할 수 있도록 중요한 내용은 모두 작성하였습니다. 사용자 화면은 타임리프(thymeleaf) 템플릿 엔진을 사용하였습니다.
3.1. Packages
./
├── Dockerfile
├── conf
│ ├── redis-master.conf
│ ├── redis-slave-1.conf
│ ├── redis-slave-2.conf
│ └── redis.conf
├── docker-compose.yml
├── mvnw
├── mvnw.cmd
├── pom.xml
├── shell
│ └── redis-sentinel.sh
└── src
├── main
│ ├── java
│ │ └── action
│ │ └── in
│ │ └── blog
│ │ ├── ActionInBlogApplication.java
│ │ ├── client
│ │ │ ├── MessageClient.java
│ │ │ └── RedisMessageClient.java
│ │ ├── config
│ │ │ ├── RedisTemplateConfig.java
│ │ │ └── SentinelConfiguration.java
│ │ ├── controller
│ │ │ └── RedisController.java
│ │ └── domain
│ │ ├── Message.java
│ │ ├── MessageGroup.java
│ │ └── Queue.java
│ └── resources
│ ├── application.yml
│ └── templates
│ ├── index.html
│ └── messages.html
└── test
└── java
└── action
└── in
└── blog
└── ActionInBlogApplicationTests.java
3.2. pom.xml
- 레디스, 타임리프 관련 의존성을 추가합니다.
<dependency>
<groupId>org.springframework.boot</groupId>
<artifactId>spring-boot-starter-data-redis</artifactId>
</dependency>
<dependency>
<groupId>org.springframework.boot</groupId>
<artifactId>spring-boot-starter-thymeleaf</artifactId>
</dependency>
3.3. application.yml
- 센티널 인스턴스 정보를 추가합니다.
- 호스트 정보는 도커 컴포즈(docker compose)에 의해 자동으로 생성되는 호스트 이름을 사용합니다.
- 도커 컴포즈는 호스트 이름을 별도로 지정하지 않으면
{directoryName}-{specification}-{numbering}으로 짓습니다.
spring:
mvc:
static-path-pattern: /static/**
thymeleaf:
prefix: classpath:templates/
check-template-location: true
suffix: .html
mode: HTML5
cache: false
redis:
sentinels:
- host: action-in-blog-redis-sentinel-1
port: 26379
- host: action-in-blog-redis-sentinel-2
port: 26379
- host: action-in-blog-redis-sentinel-3
port: 26379
3.4. SentinelConfiguration Class
- 센티널 설정 값을 주입받는 빈(bean) 객체입니다.
package action.in.blog.config;
import io.lettuce.core.models.role.RedisInstance;
import lombok.Getter;
import lombok.Setter;
import org.springframework.boot.context.properties.ConfigurationProperties;
import org.springframework.context.annotation.Configuration;
import java.util.List;
@Getter
@Setter
class SentinelInstance {
private String host;
private int port;
}
@Setter
@Getter
@Configuration
@ConfigurationProperties(prefix = "redis")
public class SentinelConfiguration {
private List<SentinelInstance> sentinels;
}
3.5. RedisTemplateConfig Class
application.yml파일에 정의한 센티널 설정 값을 사용해RedisConnectionFactory빈을 생성합니다.- 센티널들은
mymaster라는 이름의 마스터 세트(master set)를 관리합니다.- 마스터 세트는 마스터와 이에 연결된 레플리케이션 인스턴스들을 의미합니다.
package action.in.blog.config;
import lombok.RequiredArgsConstructor;
import org.springframework.context.annotation.Bean;
import org.springframework.context.annotation.Configuration;
import org.springframework.data.redis.connection.RedisConnectionFactory;
import org.springframework.data.redis.connection.RedisSentinelConfiguration;
import org.springframework.data.redis.connection.lettuce.LettuceConnectionFactory;
import org.springframework.data.redis.core.RedisTemplate;
import org.springframework.data.redis.repository.configuration.EnableRedisRepositories;
import org.springframework.data.redis.serializer.GenericJackson2JsonRedisSerializer;
import org.springframework.data.redis.serializer.RedisSerializer;
import org.springframework.data.redis.serializer.StringRedisSerializer;
@RequiredArgsConstructor
@Configuration
@EnableRedisRepositories
public class RedisTemplateConfig {
private final SentinelConfiguration sentinelConfiguration;
@Bean
public RedisSerializer<Object> springSessionDefaultRedisSerializer() {
return new GenericJackson2JsonRedisSerializer();
}
@Bean
public RedisConnectionFactory redisConnectionFactory() {
RedisSentinelConfiguration redisSentinelConfiguration = new RedisSentinelConfiguration().master("mymaster");
sentinelConfiguration.getSentinels().forEach(sentinel -> {
redisSentinelConfiguration.sentinel(sentinel.getHost(), sentinel.getPort());
});
return new LettuceConnectionFactory(redisSentinelConfiguration);
}
@Bean
public RedisTemplate<String, Object> redisTemplate(
RedisConnectionFactory connectionFactory,
RedisSerializer<Object> springSessionDefaultRedisSerializer
) {
RedisTemplate<String, Object> redisTemplate = new RedisTemplate<>();
redisTemplate.setConnectionFactory(connectionFactory);
redisTemplate.setKeySerializer(new StringRedisSerializer());
redisTemplate.setValueSerializer(springSessionDefaultRedisSerializer);
return redisTemplate;
}
}
3.6. RedisController Class
- 각 경로 별 기능은 다음과 같습니다.
/경로- 기본 페이지를 반환합니다.
- 현재 읽지 않은 메시지 리스트 사이즈를 모델에 담아 반환합니다.
/message경로- 신규 메시지를 생성합니다.
- 현재 읽지 않은 메시지 리스트 사이즈를 모델에 담아 반환합니다.
/unread-list/size- 현재 읽지 않은 메시지 리스트 사이즈를 모델에 담아 반환합니다.
/messages경로- 현재 두 리스트의 담긴 메시지들을 보여줍니다.
/messages/flush경로- 읽지 않은 리스트에 담긴 메시지들을 읽은 리스트로 옮깁니다.
package action.in.blog.controller;
import action.in.blog.client.MessageClient;
import action.in.blog.domain.MessageGroup;
import lombok.RequiredArgsConstructor;
import org.springframework.stereotype.Controller;
import org.springframework.ui.Model;
import org.springframework.web.bind.annotation.GetMapping;
import org.springframework.web.bind.annotation.ModelAttribute;
import org.springframework.web.bind.annotation.PostMapping;
import org.springframework.web.bind.annotation.ResponseBody;
@RequiredArgsConstructor
@Controller
public class RedisController {
private final MessageClient messageClient;
@GetMapping(value = {"", "/"})
public String index(Model model) {
model.addAttribute("unreadListSize", messageClient.getUnreadMessagesSize());
return "index";
}
@PostMapping("/message")
public String createMessage(Model model, @ModelAttribute("message") String message) {
messageClient.pushMessage(message);
model.addAttribute("unreadListSize", messageClient.getUnreadMessagesSize());
return "index :: fragment";
}
@GetMapping("/unread-list/size")
public String getUnreadListSize(Model model) {
model.addAttribute("unreadListSize", messageClient.getUnreadMessagesSize());
return "index :: fragment";
}
@GetMapping("/messages")
public String messages(Model model) {
MessageGroup messageGroup = messageClient.readMessageGroup();
model.addAttribute("readMessages", messageGroup.getReadMessages());
model.addAttribute("unreadMessages", messageGroup.getUnreadMessages());
return "messages";
}
@PostMapping("/messages/flush")
@ResponseBody
public void flushMessages() {
messageClient.flushUnreadMessages();
}
}
3.7. RedisMessageClient Class
- 각 메소드 별 기능은 다음과 같습니다.
- getUnreadMessagesSize 메소드
UNREAD리스트의 사이즈를 반환합니다.
- pushMessage 메소드
UNREAD리스트에 새로운 메시지를 추가합니다.
- readMessageGroup 메소드
UNREAD리스트와READ리스트에 담긴 메시지들을 반환합니다.
- flushUnreadMessages 메소드
UNREAD리스트에 담긴 메시지들을READ리스트로 옮깁니다.
package action.in.blog.client;
import action.in.blog.domain.Message;
import action.in.blog.domain.MessageGroup;
import action.in.blog.domain.Queue;
import lombok.RequiredArgsConstructor;
import org.springframework.cache.annotation.CachePut;
import org.springframework.data.redis.core.RedisTemplate;
import org.springframework.stereotype.Component;
import java.util.List;
import java.util.UUID;
@RequiredArgsConstructor
@Component
public class RedisMessageClient implements MessageClient {
private final RedisTemplate<String, Object> redisTemplate;
@Override
public long getUnreadMessagesSize() {
return redisTemplate.opsForList().size(Queue.UNREAD.name());
}
@Override
public void pushMessage(String message) {
Message body = Message.builder()
.id(UUID.randomUUID().toString())
.message(message)
.build();
redisTemplate.opsForList().rightPush(Queue.UNREAD.name(), body);
}
@Override
public MessageGroup readMessageGroup() {
long unreadQueueSize = redisTemplate.opsForList().size(Queue.UNREAD.name());
List<Message> unreadMessages = (List) redisTemplate.opsForList().range(Queue.UNREAD.name(), 0, unreadQueueSize);
long readQueueSize = redisTemplate.opsForList().size(Queue.READ.name());
List<Message> readMessages = (List) redisTemplate.opsForList().range(Queue.READ.name(), 0, readQueueSize);
return MessageGroup.builder()
.unreadMessages(unreadMessages)
.readMessages(readMessages)
.build();
}
@Override
public void flushUnreadMessages() {
long unreadQueueSize = redisTemplate.opsForList().size(Queue.UNREAD.name());
List<Message> unreadMessages = (List) redisTemplate.opsForList().rightPop(Queue.UNREAD.name(), unreadQueueSize);
if (unreadMessages.size() != 0) {
redisTemplate.opsForList().rightPushAll(Queue.READ.name(), unreadMessages.toArray());
}
}
}
4. Test

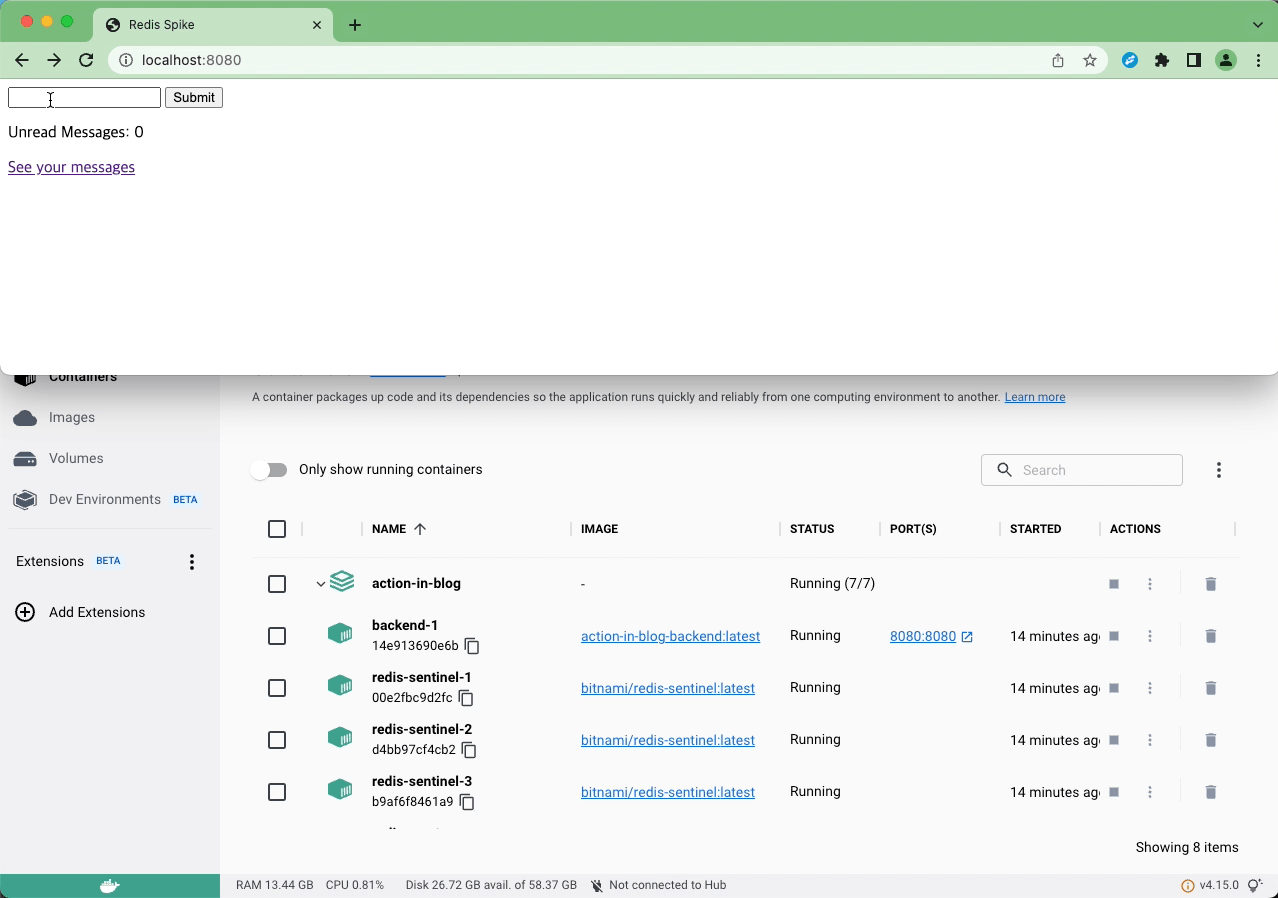

도커 컴포즈로 테스트 환경을 구축합니다.
4.1. docker-compose.yml
- 주요 설정들을 살펴보겠습니다.
redis-master컨테이너- 볼륨을 사용해 프로젝트 폴더 내부에 레디스 설정 경로를 컨테이너 내부 설정 디렉토리로 연결합니다.
- 마스터 인스턴스 설정을 사용해 레디스를 실행합니다.
- 환경 변수를 사용해 복제 모드는 마스터, 비밀번호는 필요 없음으로 설정합니다.
redis-slave-1컨테이너- 볼륨을 사용해 프로젝트 폴더 내부에 레디스 설정 경로를 컨테이너 내부 설정 디렉토리로 연결합니다.
- 슬레이브 인스턴스 설정을 사용해 레디스를 실행합니다.
- 환경 변수를 사용해 복제 모드는 마스터, 비밀번호는 필요 없음으로 설정합니다.
redis-slave-2컨테이너도 동일한 방법으로 실행합니다.
redis-sentinel컨테이너- 마스터 인스턴스의 정보를 환경 설정 값으로 주입합니다.
- 마스터 세트의 이름을
mymaster로 지정합니다. - 센티널들이 새로운 마스터를 뽑기 위한 의사 결정을 하는데 필요한 정족수(quorum)를 2로 지정합니다.
- 예를 들어 정족수가 2인 경우 3개 센티널 중 2개가 마스터 인스턴스 다운(down)을 인식하면 새로운 마스터를 뽑습니다.
version: "3.9"
services:
redis-master:
hostname: redis-master
container_name: redis-master
image: redis
volumes:
- ./conf:/usr/local/etc/redis/
command: redis-server /usr/local/etc/redis/redis-master.conf
environment:
- REDIS_REPLICATION_MODE=master
- ALLOW_EMPTY_PASSWORD=yes
redis-slave-1:
hostname: redis-slave-1
container_name: redis-slave-1
image: redis
volumes:
- ./conf:/usr/local/etc/redis/
command: redis-server /usr/local/etc/redis/redis-slave-1.conf
environment:
- REDIS_REPLICATION_MODE=slave
- REDIS_MASTER_HOST=redis-master
- ALLOW_EMPTY_PASSWORD=yes
depends_on:
- redis-master
redis-slave-2:
hostname: redis-slave-2
container_name: redis-slave-2
image: redis
volumes:
- ./conf:/usr/local/etc/redis/
command: redis-server /usr/local/etc/redis/redis-slave-2.conf
environment:
- REDIS_REPLICATION_MODE=slave
- REDIS_MASTER_HOST=redis-master
- ALLOW_EMPTY_PASSWORD=yes
depends_on:
- redis-master
- redis-slave-1
redis-sentinel:
image: 'bitnami/redis-sentinel:latest'
environment:
- REDIS_SENTINEL_DOWN_AFTER_MILLISECONDS=3000
- REDIS_MASTER_HOST=redis-master
- REDIS_MASTER_PORT_NUMBER=6379
- REDIS_MASTER_SET=mymaster
- REDIS_SENTINEL_QUORUM=2
depends_on:
- redis-master
- redis-slave-1
- redis-slave-2
backend:
build: .
ports:
- '8080:8080'
environment:
- RUN_ENV=sentinel
depends_on:
- redis-master
- redis-slave-1
- redis-slave-2
restart: on-failure
4.2. redis config files
- 마스터 인스턴스 설정 파일은 다음과 같습니다.
port 6379
- 슬레이브 인스턴스 설정 파일은 다음과 같습니다.
- 복제할 마스터 인스턴스 정보를 추가합니다.
- 4.X 버전까진
slaveof였으며 5.X 버전부터replicaof로 변경되었습니다.
- 4.X 버전까진
port 6379
replicaof redis-master 6379
4.3. Run Docker Compose
다음 명령어를 통해 컨테이너를 실행합니다.
프로젝트에 미리 작성한 쉘(shell) 스크립트를 실행합니다.
쉘 스크립트를 살펴보면 --scale 옵션으로 센티널 인스턴스 3개를 실행시킵니다.
$ sh shell/redis-sentinel.sh
[+] Running 8/7
⠿ Container action-in-blog-backend-1 Removed 0.0s
⠿ Container action-in-blog-redis-sentinel-2 Removed 0.0s
⠿ Container action-in-blog-redis-sentinel-3 Removed 0.0s
⠿ Container action-in-blog-redis-sentinel-1 Removed 0.0s
⠿ Container redis-slave-2 Removed 0.0s
⠿ Container redis-slave-1 Removed 0.0s
⠿ Container redis-master Removed 0.0s
⠿ Network action-in-blog_default Removed 0.1s
[+] Building 3.4s (15/15) FINISHED
=> [internal] load build definition from Dockerfile 0.0s
=> => transferring dockerfile: 32B 0.0s
=> [internal] load .dockerignore 0.0s
=> => transferring context: 2B 0.0s
=> [internal] load metadata for docker.io/library/openjdk:11-jdk-slim-buster 3.2s
=> [internal] load metadata for docker.io/library/maven:3.8.6-jdk-11 3.0s
=> [maven_build 1/6] FROM docker.io/library/maven:3.8.6-jdk-11@sha256:805f366910aea2a91ed263654d23df58bd239f218b2f9562ff51305be81fa215 0.0s
=> [internal] load build context 0.0s
=> => transferring context: 1.68kB 0.0s
=> [stage-1 1/3] FROM docker.io/library/openjdk:11-jdk-slim-buster@sha256:863ce6f3c27a0a50b458227f23beadda1e7178cda0971fa42b50b05d9a5dcf55 0.0s
=> CACHED [stage-1 2/3] WORKDIR /app 0.0s
=> CACHED [maven_build 2/6] WORKDIR /build 0.0s
=> CACHED [maven_build 3/6] COPY pom.xml . 0.0s
=> CACHED [maven_build 4/6] RUN --mount=type=cache,target=/root/.m2 mvn dependency:go-offline 0.0s
=> CACHED [maven_build 5/6] COPY src ./src 0.0s
=> CACHED [maven_build 6/6] RUN --mount=type=cache,target=/root/.m2 mvn package -Dmaven.test.skip=true 0.0s
=> CACHED [stage-1 3/3] COPY --from=MAVEN_BUILD /build/target/*.jar ./app.jar 0.0s
=> exporting to image 0.0s
=> => exporting layers 0.0s
=> => writing image sha256:3e761b546e8ad71bd9ae910299ac4cfa9f836f0e0f3adc1542e7c575518b1cbb 0.0s
=> => naming to docker.io/library/action-in-blog-backend 0.0s
[+] Running 8/8
⠿ Network action-in-blog_default Created 0.0s
⠿ Container redis-master Created 0.1s
⠿ Container redis-slave-1 Created 0.1s
⠿ Container redis-slave-2 Created 0.1s
⠿ Container action-in-blog-backend-1 Created 0.1s
⠿ Container action-in-blog-redis-sentinel-3 Created 0.1s
⠿ Container action-in-blog-redis-sentinel-1 Created 0.1s
⠿ Container action-in-blog-redis-sentinel-2 Created 0.1s
When Stop Master Node
- 도커 데스크탑(docker desktop)을 사용해 마스터 인스턴스를 실행 중지합니다.
- 센티널이 새로운 마스터 승격을 준비하는 잠깐의 시간동안 딜레이가 발생합니다.
- 슬레이브 중 하나가 마스터로 승격되면 정상적으로 시스템이 동작합니다.
Automatically changed config file when failover
장애 극복 기능이 동작하면 레디스 설정 파일이 변경됩니다.
bind-mount 방식의 도커 볼륨으로 마스터, 슬레이브의 설정 파일을 적용했기 때문에 센티널에 의해 설정이 변경되는 것을 확인할 수 있습니다.
마스터 인스턴스를 다운시키면 두 슬레이브 노드의 설정 값이 다음과 같이 변경됩니다.
- 1번 슬레이브 인스턴스의 설정인
redis-slave-1.conf파일입니다. - 별도로 레플리케이션이 설정되지 않은 것으로 보아 해당 슬레이브가 마스터로 승격되었습니다.
port 6379
# Generated by CONFIG REWRITE
dir "/data"
latency-tracking-info-percentiles 50 99 99.9
save 3600 1
save 300 100
save 60 10000
user default on nopass ~* &* +@all
- 2번 슬레이브 인스턴스의 설정인
redis-slave-2.conf파일입니다. - 1번 슬레이브 인스턴스의 레플리케이션으로 설정되었습니다.
port 6379
replicaof 172.23.0.3 6379
# Generated by CONFIG REWRITE
dir "/data"
save 3600 1
save 300 100
save 60 10000
latency-tracking-info-percentiles 50 99 99.9
user default on nopass ~* &* +@all
CLOSING
레디스 인스턴스들을 올리고, 내리면서 테스트해 본 결과 장애 극복을 완벽하게 해내진 못 했습니다. 관련된 내용을 찾아보니 마스터와 슬레이브가 죽는 순서에 따라 정상적으로 장애 극복 기능이 동작하지 않는 케이스가 있다고 합니다. 자동으로 슬레이브 인스턴스가 마스터로 승격되지 않는 현상인데, 자세한 내용은 아래 링크를 참조하시길 바랍니다.
TEST CODE REPOSITORY
- https://github.com/Junhyunny/blog-in-action/tree/master/2023-02-23-failover-using-sentinel-for-redis
댓글남기기
