[Spring Session] 데이터베이스를 사용한 다중 인스턴스 세션 동기화 처리

4 분 소요


👉 해당 포스트를 읽는데 도움을 줍니다.

0. 들어가면서

Tomcat Session 획득과 만료를 주제로 글을 작성하면서 이전에 작성한 쿠키(Cookie)와 세션(Session) 포스트를 다시 읽어보았습니다. 다중 인스턴스인 경우 세션을 처리하는 방법에 대한 내용을 언급했었는데, 이를 쉽게 구현할 수 있게 도와주는 Spring 프레임워크의 기능을 발견했습니다. Spring Session이라는 이름의 이 기능은 Redis(Cache Server), JDBC(Database) 등을 통해 세션 정보를 저장, 관리할 수 있는 서비스를 제공합니다. 주말에 공부할 겸 간단하게 Spring Session JDBC를 이용하여 구현해보았습니다.

1. 테스트 시나리오

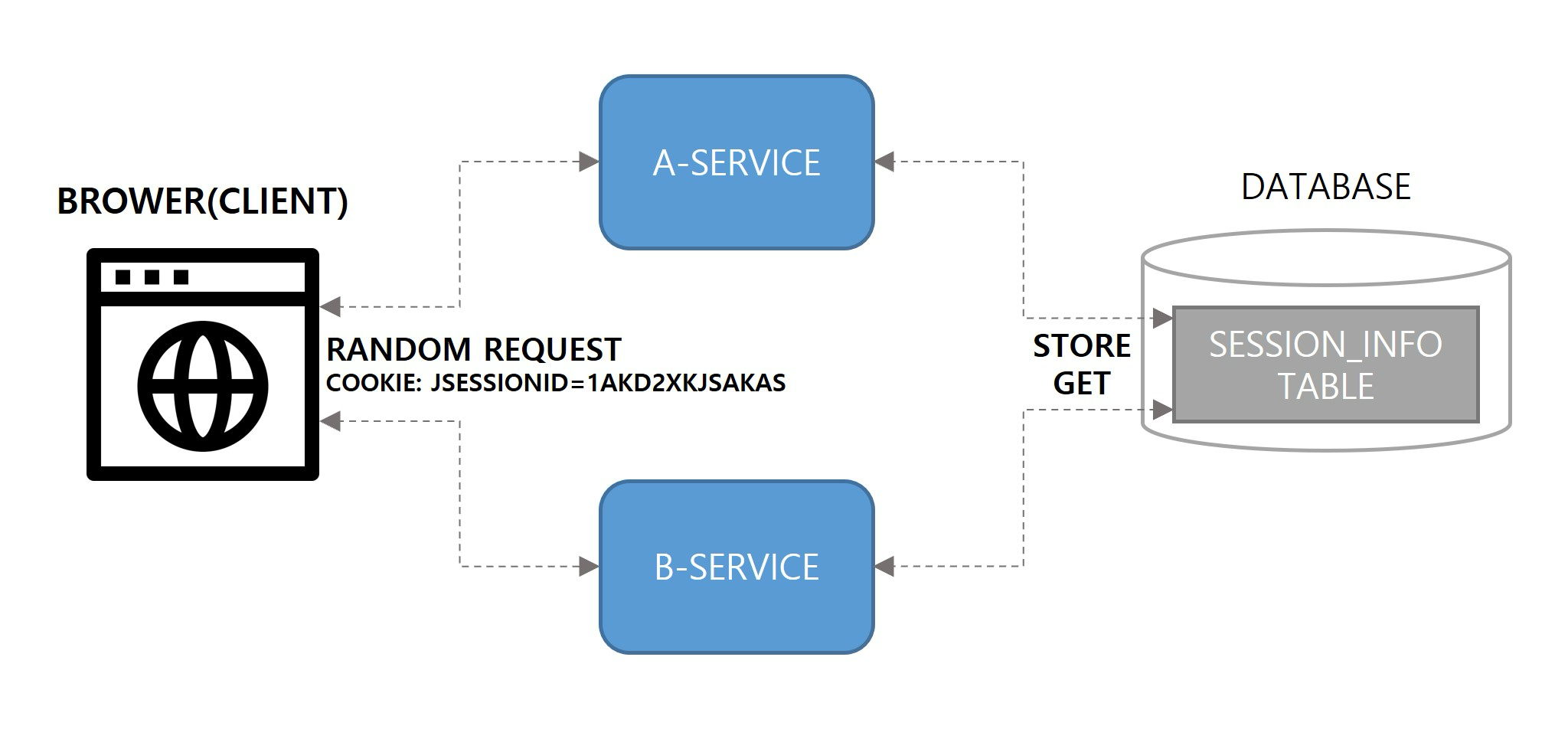

가정하는 상황과 테스트 시나리오는 다음과 같습니다.

  • 브라우저를 통해 각기 다른 호스트(host)로 페이지를 요청합니다.
    • http://localhost:8081 (a-service)
    • http://localhost:8082 (b-service)
  • 동일 브라우저를 사용하여 요청하기 때문에 쿠키에 담긴 JSESSIONID 정보는 변경되지 않습니다.
  • 동일 JSESSIONID를 이용하여 요청하므로 서버에서 관리하는 세션(Session) 정보는 변경되지 않습니다.
  • 세션에 저장한 데이터를 페이지 표시하여, 두 인스턴스의 세션 데이터가 공유되는지 확인합니다.

2. 세션 관리 테이블 생성

세션과 관련된 정보를 데이터베이스에서 관리하려면 테이블이 필요합니다. Spring Doc에서 제공하는 예제를 보면 다음과 같은 코드가 보입니다.

Spring Doc 예제 코드
@EnableJdbcHttpSession
public class Config {

	@Bean
	public EmbeddedDatabase dataSource() {
		return new EmbeddedDatabaseBuilder()
				.setType(EmbeddedDatabaseType.H2).addScript("org/springframework/session/jdbc/schema-h2.sql").build();
	}

	@Bean
	public PlatformTransactionManager transactionManager(DataSource dataSource) {
		return new DataSourceTransactionManager(dataSource);
	}
}

여기서 테이블을 만들 때 사용되는 스키마(schema)정보는 schema-h2.sql 파일에 존재하는 것 같습니다. 해당 파일은 pom.xml 파일에 spring-session-jdbc 의존성 주입 시 함께 다운받아지므로 IntelliJ 파일 검색에서 검색됩니다.

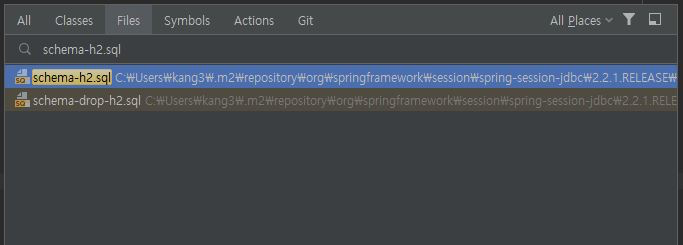

IntelliJ ‘schema-h2.sql’ 파일 검색

테이블 스키마 정보 변경 - MySQL 데이터베이스

H2 데이터베이스를 위한 스키마이므로, MySQL 데이터베이스에서 사용할 수 있도록 변경합니다.

CREATE TABLE SPRING_SESSION (
	PRIMARY_ID CHAR(36) NOT NULL,
	SESSION_ID CHAR(36) NOT NULL,
	CREATION_TIME BIGINT NOT NULL,
	LAST_ACCESS_TIME BIGINT NOT NULL,
	MAX_INACTIVE_INTERVAL INT NOT NULL,
	EXPIRY_TIME BIGINT NOT NULL,
	PRINCIPAL_NAME VARCHAR(100),
	CONSTRAINT SPRING_SESSION_PK PRIMARY KEY (PRIMARY_ID)
);

CREATE UNIQUE INDEX SPRING_SESSION_IX1 ON SPRING_SESSION (SESSION_ID);
CREATE INDEX SPRING_SESSION_IX2 ON SPRING_SESSION (EXPIRY_TIME);
CREATE INDEX SPRING_SESSION_IX3 ON SPRING_SESSION (PRINCIPAL_NAME);

CREATE TABLE SPRING_SESSION_ATTRIBUTES (
	SESSION_PRIMARY_ID CHAR(36) NOT NULL,
	ATTRIBUTE_NAME VARCHAR(200) NOT NULL,
	ATTRIBUTE_BYTES BLOB  NOT NULL,
	CONSTRAINT SPRING_SESSION_ATTRIBUTES_PK PRIMARY KEY (SESSION_PRIMARY_ID, ATTRIBUTE_NAME),
	CONSTRAINT SPRING_SESSION_ATTRIBUTES_FK FOREIGN KEY (SESSION_PRIMARY_ID) REFERENCES SPRING_SESSION(PRIMARY_ID) ON DELETE CASCADE
);

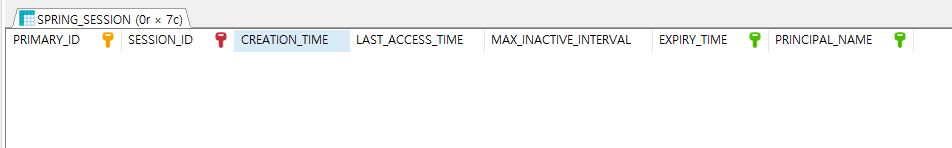

SPRING_SESSION 테이블 생성 확인 - SQL
SELECT * FROM SPRING_SESSION;

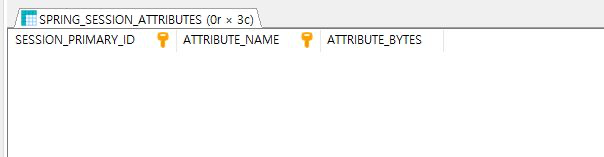

SPRING_SESSION_ATTRIBUTES 테이블 생성 확인 - SQL
SELECT * FROM SPRING_SESSION_ATTRIBUTES;

3. 서비스 구현

이제부터 서비스를 구현합니다. 시나리오에 a-service, b-service가 존재하지만, 실제로 구현은 똑같습니다. a-service 서비스에 대한 구현 코드를 작성하였으며, b-service 구현시 application.yml 파일의 포트(port) 정보와 spring.application.name 설정 값만 변경하면 됩니다.

3.1. 패키지 정보

./
|-- pom.xml
`-- src
    `-- main
        |-- java
        |   `-- blog
        |       `-- in
        |           `-- action
        |               |-- AServiceApplication.java
        |               |-- config
        |               |   `-- SessionConfiguration.java
        |               `-- controller
        |                   `-- PageController.java
        |-- resources
        |   `-- application.yml
        `-- webapp
            `-- WEB-INF
                `-- jsp
                    `-- index.jsp

3.2. pom.xml

  • JSP 페이지 반환을 위해 다음과 같은 의존성이 존재합니다.
    • spring-boot-starter-tomcat
    • tomcat-embed-jasper
    • jstl
  • 세션 공유를 위한 spring-session-jdbc 의존성을 추가합니다.
<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0"
    xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
    xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
    <modelVersion>4.0.0</modelVersion>
    <parent>
        <groupId>org.springframework.boot</groupId>
        <artifactId>spring-boot-starter-parent</artifactId>
        <version>2.2.5.RELEASE</version>
        <relativePath/> <!-- lookup parent from repository -->
    </parent>

    <groupId>blog.in.action</groupId>
    <artifactId>a-service</artifactId>
    <version>1.0-SNAPSHOT</version>

    <properties>
        <maven.compiler.source>11</maven.compiler.source>
        <maven.compiler.target>11</maven.compiler.target>
    </properties>

    <dependencies>
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-data-jpa</artifactId>
        </dependency>

        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-web</artifactId>
        </dependency>

        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-tomcat</artifactId>
            <scope>provided</scope>
        </dependency>

        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-test</artifactId>
            <scope>test</scope>
            <exclusions>
                <exclusion>
                    <groupId>org.junit.vintage</groupId>
                    <artifactId>junit-vintage-engine</artifactId>
                </exclusion>
            </exclusions>
        </dependency>

        <dependency>
            <groupId>org.projectlombok</groupId>
            <artifactId>lombok</artifactId>
            <scope>provided</scope>
        </dependency>

        <dependency>
            <groupId>mysql</groupId>
            <artifactId>mysql-connector-java</artifactId>
        </dependency>

        <dependency>
            <groupId>org.springframework.session</groupId>
            <artifactId>spring-session-jdbc</artifactId>
        </dependency>

        <dependency>
            <groupId>org.apache.tomcat.embed</groupId>
            <artifactId>tomcat-embed-jasper</artifactId>
            <version>9.0.44</version>
            <scope>provided</scope>
        </dependency>

        <dependency>
            <groupId>javax.servlet</groupId>
            <artifactId>jstl</artifactId>
            <version>1.2</version>
        </dependency>
    </dependencies>

    <build>
        <plugins>
            <plugin>
                <groupId>org.springframework.boot</groupId>
                <artifactId>spring-boot-maven-plugin</artifactId>
            </plugin>
        </plugins>
    </build>
</project>

3.3. application.yml

  • spring.session.store-type=jdbc - jdbc 타입으로 세션 정보를 저장합니다.
  • spring.session.jdbc.initialize-schema=never - 스키마 정보 초기화는 하지 않습니다.
  • spring.session.jdbc.table-name=SPRING_SESSION - 세션 정보를 저장할 테이블 명을 지정합니다.
server:
  port: 8081
spring:
  application:
    name: a-service
  mvc:
    view:
      prefix: /WEB-INF/jsp/
      suffix: .jsp
  session:
    jdbc:
      initialize-schema: never
      table-name: SPRING_SESSION
    store-type: jdbc
  datasource:
    url: jdbc:mysql://127.0.0.1:3306/test?characterEncoding=UTF-8&serverTimezone=UTC
    username: root
    password: 1234
    driver-class-name: com.mysql.cj.jdbc.Driver

3.4. SessionConfiguration 클래스

  • 해당 어플리케이션이 사용하는 데이터소스(datasource)를 주입합니다.
  • H2 데이터베이스를 사용하지 않으므로 관련 설정은 제거하였습니다.
package blog.in.action.config;

import javax.sql.DataSource;
import org.springframework.context.annotation.Bean;
import org.springframework.jdbc.datasource.DataSourceTransactionManager;
import org.springframework.session.jdbc.config.annotation.web.http.EnableJdbcHttpSession;
import org.springframework.transaction.PlatformTransactionManager;

@EnableJdbcHttpSession
public class SessionConfiguration {

    @Bean
    public PlatformTransactionManager transactionManager(DataSource dataSource) {
        return new DataSourceTransactionManager(dataSource);
    }
}

3.5. PageController 클래스

  • 세션에 해당 컨트롤러(controller)에 접근한 횟수를 저장합니다.
  • 세션 정보를 ModelAndView 객체를 이용해 페이지에 담아서 반환합니다.
  • @Value 애너테이션을 통해 얻은 어플리케이션 이름도 함께 페이지에 담아서 반환합니다.
package blog.in.action.controller;

import javax.servlet.ServletRequest;
import javax.servlet.http.HttpServletRequest;
import javax.servlet.http.HttpSession;
import org.springframework.beans.factory.annotation.Value;
import org.springframework.stereotype.Controller;
import org.springframework.web.bind.annotation.RequestMapping;
import org.springframework.web.servlet.ModelAndView;

@Controller
public class PageController {

    @Value("${spring.application.name}")
    private String applicationName;

    private final String KEY = "controllerCount";

    @RequestMapping
    public ModelAndView index(ServletRequest request) {
        HttpSession session = ((HttpServletRequest) request).getSession(false);
        if (session != null) {
            Integer count = (Integer) session.getAttribute(KEY);
            if (count == null) {
                count = -1;
            }
            session.setAttribute(KEY, count + 1);
        }
        ModelAndView mav = new ModelAndView("/index");
        mav.addObject("applicationName", applicationName);
        mav.addObject("session", session);
        return mav;
    }
}

3.6. index.jsp

  • 요청 버튼을 눌러 http://localhost:8081, http://localhost:8082 호스트 중 하나로 랜덤하게 요청을 보냅니다.
  • 응답받은 어플리케이션의 이름을 화면에 출력합니다.
  • 세션에 저장된 컨트롤러 접근 횟수를 출력합니다.
<%@ page contentType="text/html;charset=UTF-8" language="java" %>
<%@ taglib prefix="c" uri="http://java.sun.com/jsp/jstl/core" %>
<html>
<head>
    <title>Title</title>
<body>
</head>

<div>
    <h1>메인 화면</h1>
</div>

<div id="timeout"></div>

<div>
    <h5>어플리케이션 이름
        <c:out value="${applicationName}"/>
    </h5>
</div>

<button onclick="onClick()">요청</button>

<c:if test="${session == null}">
    <div>
        <h5>세션이 없습니다.</h5>
    </div>
</c:if>

<c:if test="${session != null}">
    <div>
        <h5>컨트롤러 접근 횟수
            <c:out value="${session.getAttribute('controllerCount')}"/>
        </h5>
    </div>
</c:if>

<script type="text/javascript">

    let time = 0;
    let element = document.getElementById("timeout");
    element.innerHTML = time + "";
    setInterval(function () {
        time += 1;
        element.innerHTML = time + "";
    }, 1000);

    function onClick() {
        let randomKey = Math.floor(Math.random() * 2);
        let url = 'http://localhost';
        if (randomKey == 0) {
            url += ':8081';
        } else {
            url += ':8082';
        }
        window.location.href = url;
    }
</script>

</body>
</html>

4. 테스트 수행

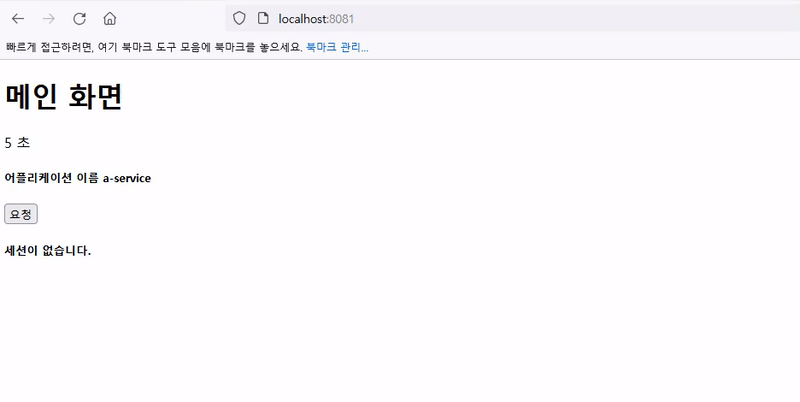

4.1. 브라우저 화면

4.2. 데이터베이스

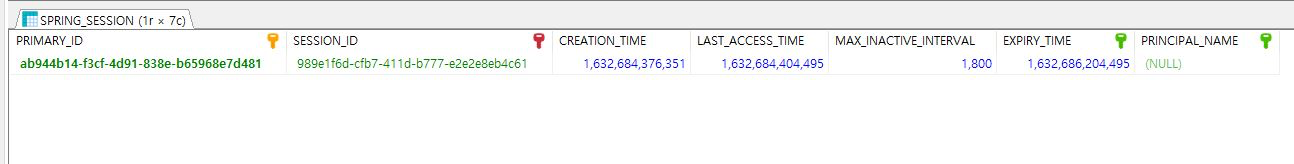

SPRING_SESSION 테이블 확인 - SQL
SELECT * FROM SPRING_SESSION;

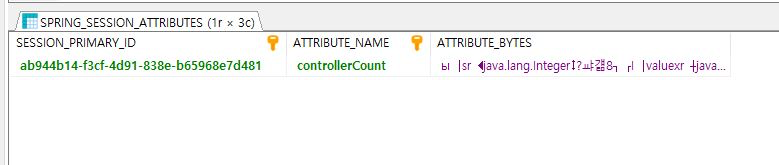

SPRING_SESSION_ATTRIBUTES 테이블 확인 - SQL
SELECT * FROM SPRING_SESSION_ATTRIBUTES;
