0. 들어가면서

[Spring Session] 데이터베이스를 사용한 다중 인스턴스 세션 동기화 처리 포스트의 테스트를 구현할 때 포트(port)를 바꿔가며 요청하는 것이 번거롭다는 생각이 들었습니다. 그래서 Spring Cloud Gateway를 사용하여 간단한 기능을 제공하는 게이트웨이(gateway)를 적용해볼 생각이었는데, 생각보다 구현이 어려웠습니다.

이번 포스트는 엄청 간단한 게이트웨이를 구현하고 이를 테스트한 내용을 공유할 생각입니다. 이 포스트를 읽기 전에 미리 MSA API Gateway 글에서 게이트웨이가 무엇인지 읽어보실 것을 추천드립니다.

1. Spring Cloud Gateway

Spring Cloud 측에서는 쉬운 마이크로 서비스 아키텍처 구현을 위한 여러가지 컴포넌트(component)들을 제공해주고 있습니다. Spring Cloud Gateway도 그 중 하나입니다. 마이크로 서비스 아키텍처에서 입구 역할을 해주는 게이트웨이(gateway)를 간단한 설정 혹은 빈(bean) 주입을 통해 구현할 수 있습니다.

1.1. Spring Cloud Gateway 주요 용어

Spring Cloud Gateway를 이해하기 위해선 몇 가지 용어들에 대한 정의를 알아야 합니다.

  • Route
    • 게이트웨이를 구성하는 기본 블록
    • 특정 ID를 통해 정의하며, 목적 URI, predicate 집합, filter 집합으로 구성되어 있습니다.
    • predicate 집합의 결과가 참(true)인 경우에만 경로가 매치됩니다.
  • Predicate
    • Java 8의 함수형 인터페이스를 의미합니다. 1 개의 입력 값과 boolean 반환 타입을 가지는 함수를 의미합니다.
    • 입력 타입은 Spring 프레임워크의 ServerWebExchange입니다.
    • HTTP 요청에 있는 파라미터(parameter) 혹은 헤더(header)를 사용하여 매칭할 수 있도록 돕습니다.
    • 경로 매칭을 위한 조건으로 생각할 수 있습니다.
  • Filter
    • Spring 프레임워크의 GatewayFilter 구현체입니다.
    • 특별한 Factory 클래스를 통해 생성됩니다.
    • 다운스트림(downstream) 요청을 보내기 전이나 후에 요청, 응답 정보를 변경할 수 있습니다.

1.1. Spring Cloud Gateway 구조

Spring Cloud Gateway는 논블로킹 방식으로 동작하는 Spring Webflux를 기반으로 동작합니다. 해당 개념을 모르는 경우 다소 어려움을 겪을 수 있습니다. 기존에 사용하던 서블릿(servlet)과 동작하는 방법이 다릅니다.

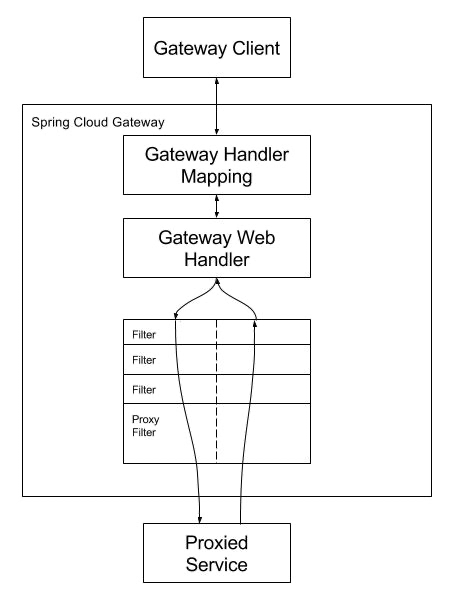

클라이언트가 Spring Cloud Gateway로 요청합니다. 요청을 처음 받는 Gateway Handler Mapping은 요청이 매칭되는 경로가 있다면 Gateway Web Handler에게 전달합니다. 핸들러(handler)는 특정 필터 체인(filter chain)으로 요청을 전달합니다. 필터 체인은 요청을 받을 때와 응답을 보내기 전에 각각 수행되므로 총 2회 수행됩니다.

이미지 출처, https://docs.spring.io/spring-cloud-gateway/docs/2.2.9.RELEASE/reference/html/

2. Spring Cloud Gatewy 구현하기

요청 경로(request path)를 통한 API routing 기능을 구현하였습니다.

2.1. 테스트 시나리오

Spring Cloud Gateway를 구현하기 전에 어떤 역할을 수행할 것인지 구상해보았습니다.

  • 클라이언트 측인 브라우저(browser)에서 버튼을 누를 때 랜덤하게 /a-service/index, /b-service/index 경로로 페이지를 요청합니다.
  • 게이트웨이는 요청을 전달받아 적절한 서비스로 라우팅(routing)합니다.
  • 요청을 실제로 전달받은 서비스는 적절한 응답을 반환합니다.

2.2. 패키지 구조

./
|-- pom.xml
|-- spring-cloud-gateway.iml
`-- src
    `-- main
        |-- java
        |   `-- blog
        |       `-- in
        |           `-- action
        |               |-- GatewayApplication.java
        |               `-- config
        |                   `-- GatewayConfiguration.java
        `-- resources
            `-- application.yml

2.3. pom.xml

  • spring-cloud-starter-gateway 의존성을 추가합니다.
<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0"
    xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
    xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
    <modelVersion>4.0.0</modelVersion>
    <parent>
        <groupId>org.springframework.boot</groupId>
        <artifactId>spring-boot-starter-parent</artifactId>
        <version>2.2.9.RELEASE</version>
        <relativePath/> <!-- lookup parent from repository -->
    </parent>

    <groupId>blog.in.action</groupId>
    <artifactId>spring-cloud-gateway</artifactId>
    <version>1.0-SNAPSHOT</version>

    <properties>
        <maven.compiler.source>11</maven.compiler.source>
        <maven.compiler.target>11</maven.compiler.target>
        <spring-cloud.version>Hoxton.RELEASE</spring-cloud.version>
    </properties>

    <dependencies>
        <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-starter-gateway</artifactId>
        </dependency>

        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-webflux</artifactId>
        </dependency>
    </dependencies>

    <dependencyManagement>
        <dependencies>
            <dependency>
                <groupId>org.springframework.cloud</groupId>
                <artifactId>spring-cloud-dependencies</artifactId>
                <version>${spring-cloud.version}</version>
                <type>pom</type>
                <scope>import</scope>
            </dependency>
        </dependencies>
    </dependencyManagement>


    <build>
        <plugins>
            <plugin>
                <groupId>org.springframework.boot</groupId>
                <artifactId>spring-boot-maven-plugin</artifactId>
            </plugin>
        </plugins>
    </build>
</project>

2.4. 루트(route) 정보 추가하기

루트 정보는 application.yml 설정 파일이나 Java 코드로 작성된 Spring 빈(bean)으로 제공할 수 있습니다. 동일한 기능을 수행하는 루트 정보를 두 가지 방법 모두를 통해 구현해보겠습니다. 둘 중 한가지만 적용해도 정상적으로 동작합니다.

2.4.1 application.yml 사용

Spring Cloud Gateway에서 사용하는 루트(route) 정보들을 routes 설정 하위에 정의합니다.

  • id - route 정보를 식별하는 키, 개발자 임의로 지정
  • uri - 최종 목적지 URI
  • predicates - 요청을 최종 목적지 URI에게 매칭시킬 조건
    • 경로에 특정 키워드가 들어가는 경우 목적지 URI가 달라지도록 변경하였습니다.
  • filters - 요청 정보나 응답을 변경하는 방법
    • 요청 경로를 변경하는 필터를 사용하였습니다.
    • 예로 들어 게이트웨이가 받은 요청 경로가 /a-service/index인 경우 /index로 변경하여 http://localhost:8081에게 전달합니다.
spring:
  application:
    name: spring-cloud-gateway
  cloud:
    gateway:
      routes:
        - id: a-service
          uri: http://localhost:8081
          predicates:
            - Path=/a-service/**
          filters:
            - RewritePath=/a-service/(?<path>.*),/$\{path}
        - id: b-service
          uri: http://localhost:8082
          predicates:
            - Path=/b-service/**
          filters:
            - RewritePath=/b-service/(?<path>.*),/$\{path}

2.4.2. Spring 빈(bean) 사용

application.yml 파일을 이용해 설정한 것과 동일한 결과를 가집니다. 메소드로 구현하였지만, 빌더 패턴(builder pattern)을 사용하여 설정처럼 가독성이 높습니다.

package blog.in.action.config;

import org.springframework.cloud.gateway.route.RouteLocator;
import org.springframework.cloud.gateway.route.builder.RouteLocatorBuilder;
import org.springframework.context.annotation.Bean;
import org.springframework.context.annotation.Configuration;

@Configuration
public class GatewayConfiguration {

    @Bean
    public RouteLocator gatewayRoutes(RouteLocatorBuilder builder) {
        return builder.routes()
            .route(r -> r.path("/a-service/**")
                .filters(f -> f.rewritePath("/a-service/(?<path>.*)", "/${path}"))
                .uri("http://localhost:8081")
            )
            .route(r -> r.path("/b-service/**")
                .filters(f -> f.rewritePath("/b-service/(?<path>.*)", "/${path}"))
                .uri("http://localhost:8082")
            )
            .build();
    }
}

3. 테스트

A-SERVICE, B-SERVICE[Spring Session] 데이터베이스를 사용한 다중 인스턴스 세션 동기화 처리 포스트에서 사용한 서비스입니다.

  • 테스트를 위해 A-SERVICE, B-SERVICE, 게이트웨이 서비스 모두 동작시킵니다.
  • 버튼을 누를 때마다 http://localhost:8080/a-service/index 혹은 http://localhost:8080/b-service/index로 요청합니다.
  • 게이트웨이는 경로(path) 중간에 위치한 정보를 이용해 요청을 각 서비스로 라우팅합니다.
  • 요청을 전달받은 A-SERVICE, B-SERVICE는 응답을 보내고, 브라우저는 게이트웨이를 통해 응답을 전달받습니다.
테스트 결과
