Spring Cloud Netflix Ribbon

3 분 소요


👉 아래 글은 해당 포스트를 읽는데 도움을 줍니다.

1. Netflix Ribbon

MSA를 성공적으로 구축한 대표적인 기업인 Netflix는 쉬운 MSA 구축을 돕는 다양한 기술들과 이슈에 대한 해결책들을 Netflix OSS(open source software)를 통해 제공합니다. Ribbon도 Eureka, Hystrix와 마찬가지로 Netflix가 제공하는 컴포넌트 중 하나입니다. Ribbon은 HTTP 및 TCP 클라이언트의 동작에 대한 제어를 제공하는 클라이언트 사이드 로드 밸런서(client-side load balancer)입니다. Feign은 이미 Ribbon을 사용하고 있으므로 @FeignClient를 사용하면 함께 적용됩니다.

1.1. Spring Cloud Netflix Components

  • Eureka - Service Discovery & Registry
  • Hystrix - Fault Tolerance Library(Circuit Breaker)
  • Zuul- API Gateway
  • Ribbon - Client Side Loadbalancer

2. 클라이언트 사이드 로드 밸런서(client-side load balancer)

클라이언트 사이드 로드 밸런서(client-side load balancer)이 정확히 어떤 개념인지 알고 넘어가도록 하겠습니다. 우선 반대되는 개념인 서버 사이드 로브 밸런서(server-side load balancer)에 대해 이야기해보겠습니다. 서버 사이드 로드 밸런서는 L4 스위치 같은 H/W를 이용하는 방식입니다.

서버 사이드 로드 밸런서(server-side load balancer)

이미지 출처, https://sabarada.tistory.com/54


서버 사이드 로드 밸런서를 사용하는 경우 다음과 같은 한계가 존재합니다.

  • H/W 기반이므로 상대적으로 비용이 많이 소모됩니다.
  • H/W 스위치가 서버 목록에 대한 정보를 알고 있어야 로드 밸런싱이 가능합니다.
  • H/W 스위치의 서버 목록은 수동으로 추가해야하므로 클라우드 환경에서 유연성이 떨어집니다.


Spring Cloud Netflix Eureka 포스트에서 설명했듯이 클라우드 환경에선 인스턴스들의 IP, PORT 정보에 대한 변경이 잦아 서버 사이드 로드 밸런서는 크게 유용하지 못합니다. 이를 S/W 적인 방식으로 보완한 방법이 클라이언트 사이드 로드 밸런서입니다. 마이크로 서비스 아키텍처는 서비스들끼리 협업하는 세상입니다. 그렇기 때문에 서비스는 클라이언트의 요청을 받아주는 서버가 될 수도 있고 다른 서비스에게 도움을 요청하는 클라이언트가 될 수도 있습니다.

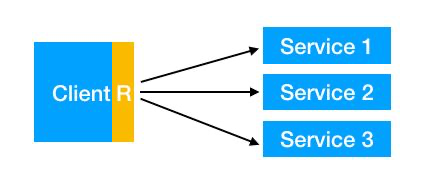

클라이언트 사이드 로드 밸런서(server-side load balancer)

이미지 출처, https://sabarada.tistory.com/54


클라이언트 사이드 로드 밸런서는 클라우드 환경에서 다음과 같은 이점을 얻을 수 있습니다.

  • 어플리케이션에서 서버 리스트를 관리하므로 Scale Out 등으로 인해 서버 리스트가 변경되어도 유연한 대응이 가능합니다.
  • S/W 기능이므로 H/W 증설과 같은 추가적인 비용이 발생하지 않습니다.
  • 로드 밸런서 서버의 다운으로 인해 장애가 서비스 전체로 전파되는 것을 막을 수 있습니다.
  • 서버 사이드 로드 밸런서처럼 병목 지점이 발생되지 않습니다.

3. Ribbon 주요 기능

3.1. RULE

IRule 인터페이스는 로드 밸런스 방식을 지정하기 위해 사용합니다. IRule 인터페이스 구현체들은 로드 밸런싱을 수행하기 위한 기준을 제공합니다. application.yml 파일에 {clientName}.ribbon.NFLoadBalancerRuleClassName 설정을 통해 기준을 제공하는 클래스를 지정할 수 있습니다. 개발자가 직접 IRule 인터페이스를 구현한 클래스를 만들어 로드 밸런스 기준을 커스터마이징 할 수 있습니다.

IRule 인터페이스를 구현한 클래스들입니다.

  • com.netflix.loadbalancer.RoundRobinRule
    • 서비스를 돌아가면서 연결하는 방식(default)
  • com.netflix.loadbalancer.AvailabilityFilteringRule
    • 가용성이 높은것부터 연결하는 방식, Ribbon에 내장된 별도의 Circuit Breaker 모듈을 이용
  • com.netflix.loadbalancer.WeightedResponseTimeRule
    • 응답 시간이 빠른 서비스 인스턴스부터 연결하는 방식
application.yml 설정 예시
users:
  ribbon:
    NIWSServerListClassName: com.netflix.loadbalancer.ConfigurationBasedServerList
    NFLoadBalancerRuleClassName: com.netflix.loadbalancer.WeightedResponseTimeRule
IRule 인터페이스
public interface IRule {
    /*
     * choose one alive server from lb.allServers or
     * lb.upServers according to key
     *
     * @return choosen Server object. NULL is returned if none
     *  server is available
     */

    public Server choose(Object key);

    public void setLoadBalancer(ILoadBalancer lb);

    public ILoadBalancer getLoadBalancer();
}

3.2. PING

IPing 인터페이스는 각 서버가 살아있는지 검사하는 역할을 수행합니다. 더 이상 살아있지 않는 서버는 로드 밸런싱을 위한 서비스 목록에서 제거합니다. 개발자가 직접 IPing 인터페이스를 구현한 클래스를 만들어 PING 기능을 커스터마이징 할 수 있습니다.

IPing 인터페이스를 구현한 클래스들입니다.

  • com.netflix.loadbalancer.DummyPing (default)
  • com.netflix.niws.loadbalancer.NIWSDiscoveryPing
    • 각 서버들이 유레카에 여전히 등록되어 있는지 주기적으로 확인
IPing 인터페이스
public interface IPing {

    /**
     * Checks whether the given <code>Server</code> is "alive" i.e. should be
     * considered a candidate while loadbalancing
     *
     */
    public boolean isAlive(Server server);
}

3.3. SERVER LIST

ServerList 인터페이스는 대상 서버 목록을 제공합니다. 서버 목록은 동적이거나 정적일 수 있습니다. 동적인 경우에 백그라운드 스레드에 의해 일정한 간격으로 서버 목록이 업데이트됩니다.

ServerList 인터페이스를 구현한 클래스들입니다.

  • com.netflix.loadbalancer.ConfigurationBasedServerList
    • 서버 목록을 .properties(혹은 .yml)을 통해 획득
  • com.netflix.niws.loadbalancer.DiscoveryEnabledNIWSServerList
    • 유레카 서버로부터 얻은 서버 목록을 획득
ServerList 인터페이스
public interface ServerList<T extends Server> {

    public List<T> getInitialListOfServers();

    /**
     * Return updated list of servers. This is called say every 30 secs
     * (configurable) by the Loadbalancer's Ping cycle
     *
     */
    public List<T> getUpdatedListOfServers();
}

CLOSING

이번 포스트는 테스트 코드 없이 설명 위주로 작성하였습니다. Ribbon은 Eureka, FeignClient를 사용하면 함께 적용되기 때문에 @RibbonClient 애너테이션을 이용한 테스트 코드는 별도로 작성하지 않았습니다. FeignClient with Eureka 포스트에서 FeignClient, Eureka 컴포넌트를 함께 사용할 때 로드 밸런싱이 동작하는 테스트 코드를 확인하실 수 있습니다.

추가적으로 .properties(혹은 .yml) 파일에 아래 설정을 추가하여 개발자가 커스터마이징한 기능들을 사용할 수 있습니다.

  • {clientName}.ribbon.NFLoadBalancerClassName: Should implement ILoadBalancer
  • {clientName}.ribbon.NFLoadBalancerRuleClassName: Should implement IRule
  • {clientName}.ribbon.NFLoadBalancerPingClassName: Should implement IPing
  • {clientName}.ribbon.NIWSServerListClassName: Should implement ServerList
  • {clientName}.ribbon.NIWSServerListFilterClassName: Should implement ServerListFilter
