0. 들어가면서

Spring Cloud Sleuth 포스트를 작성하면서 트레이스(trace), 스판(span) 아이디가 어느 시점에 생기는지 분석해봤습니다. 필터로 예상했지만, 생각과 다르게 TraceValve 클래스에서 트레이스, 스판 아이디를 생성하고 있었습니다. Catalina 컨테이너의 CoyoteAdapter 클래스에서 TraceValve 클래스를 호출하였는데, 시점이 서블릿 필터(servlet filter) 진입 전이었습니다. 필터 기능 이전에도 이렇게 전처리 기능이 있었다는 사실에 놀랐고, 관련된 내용을 정리해보았습니다.

1. TraceValve 클래스

이번 포스트 주제의 계기를 만든 TraceValve 클래스를 살펴보겠습니다.

  • ValveBase 추상 클래스를 상속받습니다.
    • ValveBase 추상 클래스는 Valve 인터페이스를 구현합니다.
  • invoke 메소드를 오버라이드(override)하여 필요한 기능들을 수행합니다.
  • CurrentTraceContext 클래스 maybeScope 메소드에서 트레이스, 스판 아이디를 생성합니다.
  • 다음 Valve 객체가 존재하면 이를 실행합니다.
package org.springframework.cloud.sleuth.instrument.web.tomcat;

import java.io.IOException;

import javax.servlet.ServletException;

import org.apache.catalina.Valve;
import org.apache.catalina.connector.Request;
import org.apache.catalina.connector.Response;
import org.apache.catalina.valves.ValveBase;

import org.springframework.beans.factory.ObjectProvider;
import org.springframework.cloud.sleuth.CurrentTraceContext;
import org.springframework.cloud.sleuth.Span;
import org.springframework.cloud.sleuth.SpanCustomizer;
import org.springframework.cloud.sleuth.TraceContext;
import org.springframework.cloud.sleuth.http.HttpServerHandler;
import org.springframework.cloud.sleuth.instrument.web.servlet.HttpServletRequestWrapper;
import org.springframework.cloud.sleuth.instrument.web.servlet.HttpServletResponseWrapper;
import org.springframework.core.log.LogAccessor;
import org.springframework.lang.NonNull;

public class TraceValve extends ValveBase {

    private static final LogAccessor log = new LogAccessor(TraceValve.class);

    private HttpServerHandler httpServerHandler;

    private CurrentTraceContext currentTraceContext;

    private final ObjectProvider<HttpServerHandler> httpServerHandlerProvider;

    private final ObjectProvider<CurrentTraceContext> currentTraceContextProvider;

    public TraceValve(@NonNull HttpServerHandler httpServerHandler, @NonNull CurrentTraceContext currentTraceContext) {
        this.httpServerHandler = httpServerHandler;
        this.currentTraceContext = currentTraceContext;
        this.httpServerHandlerProvider = null;
        this.currentTraceContextProvider = null;
        setAsyncSupported(true);
    }

    public TraceValve(@NonNull ObjectProvider<HttpServerHandler> httpServerHandler,
            @NonNull ObjectProvider<CurrentTraceContext> currentTraceContext) {
        this.httpServerHandler = null;
        this.currentTraceContext = null;
        this.httpServerHandlerProvider = httpServerHandler;
        this.currentTraceContextProvider = currentTraceContext;
        setAsyncSupported(true);
    }

    @Override
    public void invoke(Request request, Response response) throws IOException, ServletException {
        Object attribute = request.getAttribute(Span.class.getName());
        if (attribute != null) {
            try (CurrentTraceContext.Scope ws = currentTraceContext().maybeScope(((Span) attribute).context())) {
                Valve next = getNext();
                if (null == next) {
                    return;
                }
                next.invoke(request, response);
                return;
            }
        }
        Exception ex = null;
        Span handleReceive = httpServerHandler().handleReceive(HttpServletRequestWrapper.create(request.getRequest()));
        if (log.isDebugEnabled()) {
            log.debug("Created a server receive span [" + handleReceive + "]");
        }
        request.setAttribute(SpanCustomizer.class.getName(), handleReceive);
        request.setAttribute(TraceContext.class.getName(), handleReceive.context());
        request.setAttribute(Span.class.getName(), handleReceive);
        try (CurrentTraceContext.Scope ws = currentTraceContext().maybeScope(handleReceive.context())) {
            Valve next = getNext();
            if (null == next) {
                return;
            }
            next.invoke(request, response);
        }
        catch (Exception exception) {
            ex = exception;
            throw exception;
        }
        finally {
            httpServerHandler().handleSend(
                    HttpServletResponseWrapper.create(request.getRequest(), response.getResponse(), ex), handleReceive);
            if (log.isDebugEnabled()) {
                log.debug("Handled send of span [" + handleReceive + "]");
            }
        }
    }

    private HttpServerHandler httpServerHandler() {
        if (this.httpServerHandler == null) {
            this.httpServerHandler = this.httpServerHandlerProvider.getIfAvailable();
        }
        return this.httpServerHandler;
    }

    private CurrentTraceContext currentTraceContext() {
        if (this.currentTraceContext == null) {
            this.currentTraceContext = this.currentTraceContextProvider.getIfAvailable();
        }
        return this.currentTraceContext;
    }

}

2. Catalina Container Valve Component

TraceValve 클래스의 최상위 Valve 인터페이스 통해 카탈리나(catalina) 컨테이너가 Slueth에서 정의한 기능을 호출해주는 것을 확인했습니다. 그러면 카탈리나 컨테이너에서 Valve라는 인터페이스가 어떤 역할을 수행하는지 알아볼 필요가 있다고 생각했습니다.

공식 문서를 살펴보면 다음과 같이 설명되어 있습니다.

A Valve element represents a component that will be inserted into the request processing pipeline for the associated Catalina container (Engine, Host, or Context). Individual Valves have distinct processing capabilities, and are described individually below.

Tomcat 4에서 처음 소개된 기능입니다. Valve 컴포넌트는 카탈리나 컨테이너와 연관된 요청 파이프라인에 추가되어 각각 특정 전처리를 수행합니다.

2.1. CoyoteAdapter 클래스

Valve 컴포넌트를 실행하는 CoyoteAdapter 클래스를 살펴보았습니다.

  • 오버라이드 한 service 메소드에서 Valve 컴포넌트를 실행합니다.
  • connector 객체의 체이닝(chaining)을 통해 파이프 라인의 첫 번째 Valve 컴포넌트를 invoke 합니다.
  • connector 객체의 체이닝 메소드 별 동작을 확인해보았습니다.
    • .getService() - 요청 처리를 위한 단일 컨테이너를 공유하는 커넥터(connector)들의 모임인 Service 객체 반환
    • .getContainer() - 전체 카탈리나 서블릿 엔진을 대표하는 Egine 객체 반환
    • .getPipeline() - Valve 컴포넌트의 집합인 PipeLine 객체 반환
    • .getFirst() - 첫 번째 Valve 객체 반환
    • .invoke(request, response) - Valve 객체 실행
package org.apache.catalina.connector;

// ... imports

public class CoyoteAdapter implements Adapter {

    // fields

    private final Connector connector;

    @Override
    public void service(org.apache.coyote.Request req, org.apache.coyote.Response res) throws Exception {

        Request request = (Request) req.getNote(ADAPTER_NOTES);
        Response response = (Response) res.getNote(ADAPTER_NOTES);

        // ...

        boolean async = false;
        boolean postParseSuccess = false;

        req.getRequestProcessor().setWorkerThreadName(THREAD_NAME.get());
        req.setRequestThread();

        try {
            // Parse and set Catalina and configuration specific request parameters
            postParseSuccess = postParseRequest(req, request, res, response);
            if (postParseSuccess) {
                //check valves if we support async
                request.setAsyncSupported(
                        connector
                            .getService()
                            .getContainer()
                            .getPipeline()
                            .isAsyncSupported()
                        );

                // Calling the container
                connector
                    .getService()
                    .getContainer()
                    .getPipeline()
                    .getFirst()
                    .invoke(request, response); //
            }

            // ...

        } catch (IOException e) {
            // Ignore
        } finally {
            // ...
        }
    }
}

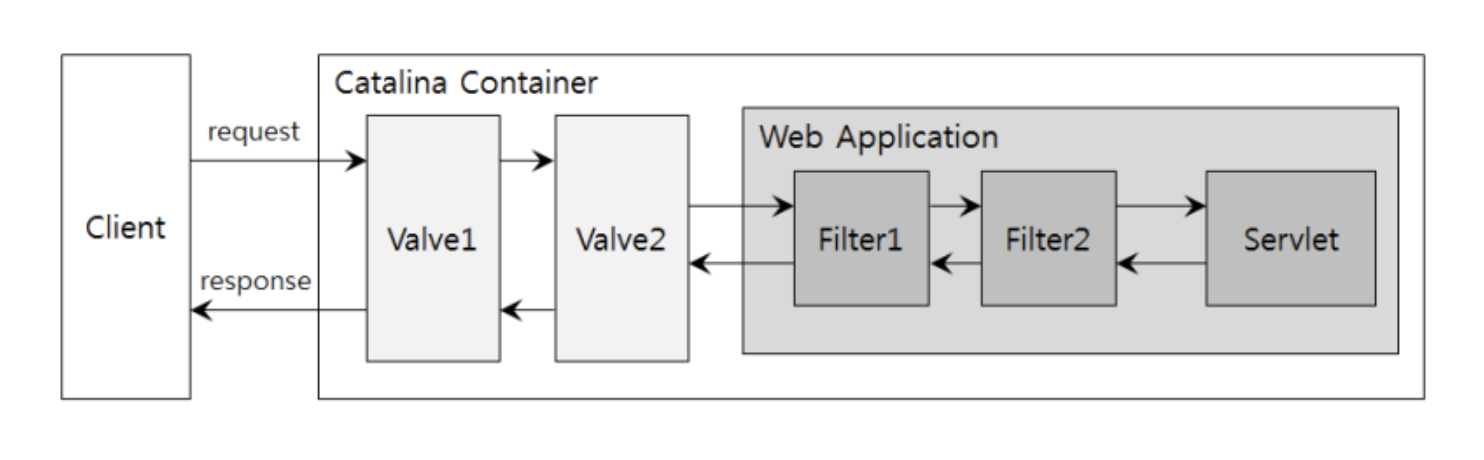

2.2. Valve 컴포넌트 실행

웹 어플리케이션에 한정되어 동작하는 서블릿 필터와 다르게 컨테이너 레벨에서 동작합니다.

  • 웹 어플리케이션이 아닌 카탈리나 컨테이너에 위치합니다.
  • 서블릿 필터가 동작하기 전에 실행됩니다.

https://m.blog.naver.com/gallechess/221047184041

2.3. Valve 컴포넌트 종류

상세하게 살펴보면 톰캣 버전에 따라 다르지만, 기본적으로 다음과 같은 Valve 컴포넌트들로 구성됩니다.

  • Access Log Valve
    • 다음과 같은 내용들을 추적합니다.
    • 페이지 히트 수(hit count)
    • 사용자 세션 활성
    • 사용자 인증 정보
  • Remote Address Filter Valve
    • 요청을 보낸 클라이언트의 IP 주소를 하나 이상의 정규식과 비교합니다.
    • 비교 결과에 따라 요청이 계속되지 않도록 허용하거나 방지할 수 있습니다.
  • Remote Host Filter Valve
    • Remote Address filter 기능과 유사합니다.
    • 고정 IP 대신 요청을 보낸 클라이언트의 원격 호스트 주소를 비교합니다.
  • Request Dumper Valve
    • 지정된 요청 및 응답과 관련된 HTTP 헤더를 해당 컨테이너와 연결된 로거(logger)에 덤프(dump)하는 디버깅 도구입니다.
    • 특히 HTTP 클라이언트가 보낸 헤더 또는 쿠키와 관련된 문제를 해결할 때 유용합니다.
    • <TOMCAT_HOME>/logs/catalina_log 파일에서 해당 컴포넌트에 의해 만들어진 엔트리(entry)들을 볼 수 있습니다.
