    도커 익명 볼륨(Docker Anonymous Volume)

    • docker
    이 글의 목차

    1. 데이터 영속성 문제

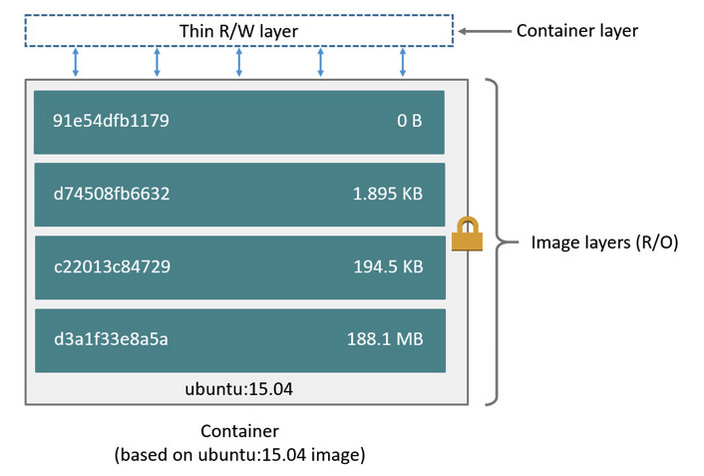

    도커 컨테이너는 새로운 파일을 만들거나 변경하는 작업을 컨테이너 레이어(container layer)에서 수행한다. 컨테이너 레이어는 컨테이너가 실행될 때 매번 초기화되고, 종료될 때 함께 삭제되므로 컨테이너 레이어에서 수행된 작업들은 컨테이너의 라이프 사이클을 따라 함께 생성, 삭제된다.

    https://docs.docker.com/storage/storagedriver/

    2. Docker Volume

    도커 볼륨은 컨테이너에서 관리하는 데이터를 안전하게 영속화시키는 방법이다. 도커 엔진이 관리하는 영역에 데이터 저장 공간을 마련하여 컨테이너 라이프 사이클과 상관없이 데이터 영속성을 유지한다. 도커가 관리하는 영역은 호스트 머신의 파일 시스템 어딘가에 존재한다.

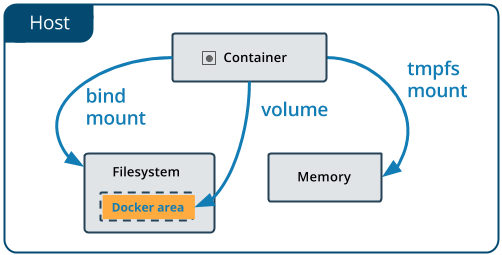

    • 도커 스토리지(storage)는 다음과 같은 종류가 있다.
      • 볼륨(volume) - 호스트 머신의 도커 엔진이 관리 중인 영역에 저장하는 방식
      • bind mount - 호스트 머신의 파일 시스템에 직접 저장하는 방식
      • tmpfs mount - 호스트 머신의 메모리에 저장하는 방식
    • 이번 포스트에선 볼륨, 그 중에서도 익명 볼륨(anonymous volume)에 대해서만 다룬다.
    https://docs.docker.com/storage/volumes/

    2.1. Docker Volume Advantages

    도커 볼륨을 사용하면 다음과 같은 이점들을 얻을 수 있다.

    • 쉽게 백업과 이전(migration) 작업을 수행할 수 있다.
    • Docker CLI 명령어 혹은 Docker API를 통해 볼륨을 관리할 수 있다.
    • 리눅스와 윈도우 컨테이너에서 모두 사용 가능하다.
    • 여러 컨테이너들 사이에서 안전하게 공유될 수 있다.
      • 쉽게 접근하지 못하는 도커 영역에서 데이터가 저장되므로 직접 변경할 수 있는 호스트 머신의 파일 시스템보다 안전하다.
    • 볼륨 드라이버(driver)를 사용하면 원격 호스트나 클라우드 제공자들에 쉽게 데이터를 저장할 수 있다.
      • 볼륨 컨텐츠를 암호화하거나 다른 기능을 추가할 수 있다.

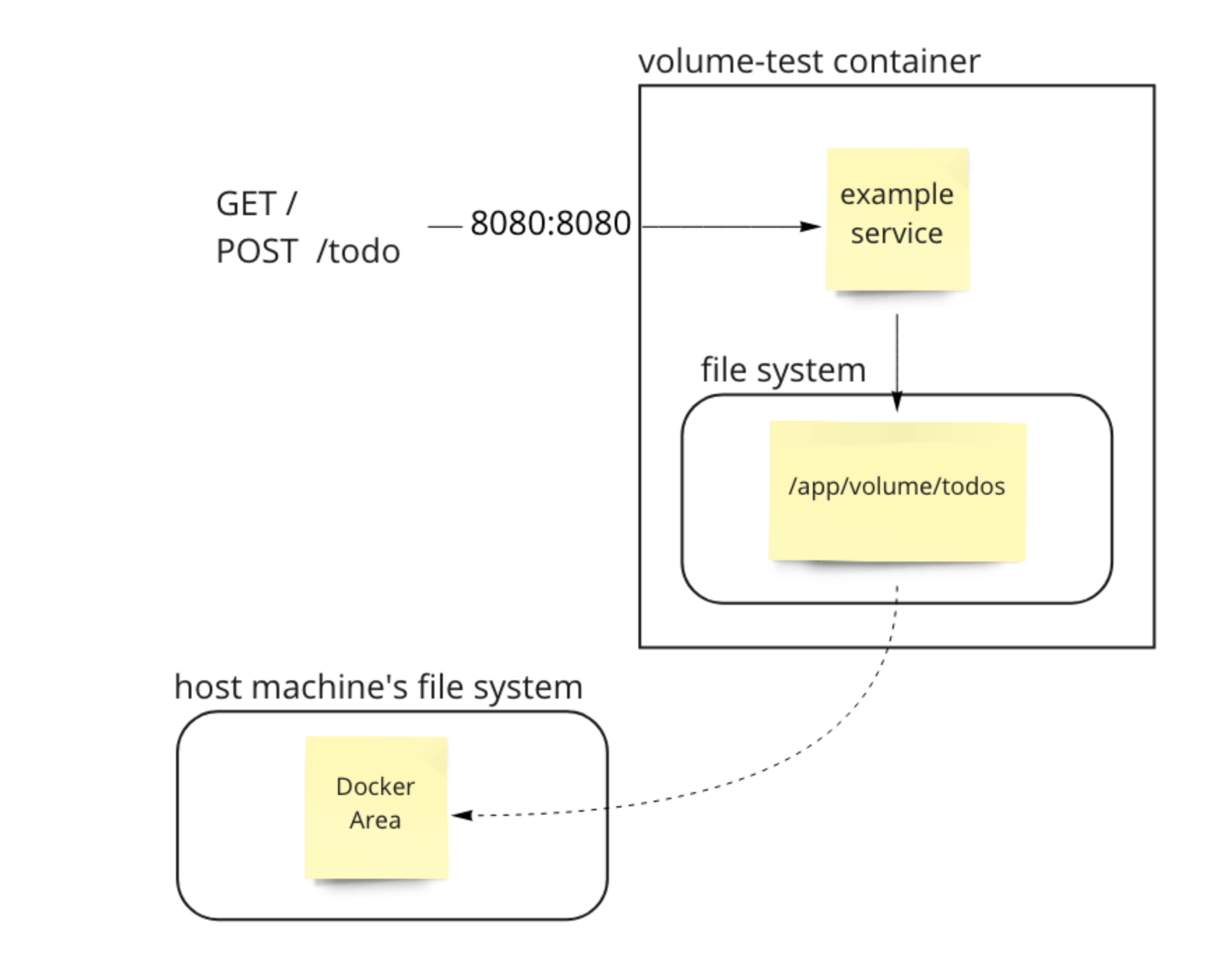

    3. Example Service for Docker Volume Concept

    간단한 서비스를 통해 도커 볼륨의 컨셉에 대해 알아보겠다.

    • 간단한 TODO 리스트를 화면을 통해 보여주는 서비스이다.
    • 컨테이너의 파일 시스템에 저장된 TODO 항목들을 보여준다.
    • 간단한 입력 창을 통해 새로운 TODO 항목을 등록할 수 있다.

    3.1. Dockerfile

    • TODO_FILE_PATH 환경 변수를 통해 파일 경로를 지정할 수 있다.
    • 기본 값은 /app/volume/todos 이다.
    FROM maven:3.8.6-jdk-11 as MAVEN_BUILD

    WORKDIR /build

    COPY pom.xml .

    RUN mvn dependency:go-offline

    COPY src ./src

    RUN mvn package -Dmaven.test.skip=true

    FROM openjdk:11-jdk-slim-buster

    WORKDIR /app

    ARG JAR_FILE=*.jar

    ENV TODO_FILE_PATH /app/volume/todos

    COPY --from=MAVEN_BUILD /build/target/${JAR_FILE} ./app.jar

    EXPOSE 8080

    CMD ["java", "-jar", "app.jar"]

    3.2. applicaiton.yml

    • 도커 환경 변수로 전달받은 TODO_FILE_PATH 값을 파일 경로 설정으로 사용한다.
    • 기본 값은 files/todos 이다.
    spring:
      mvc:
        static-path-pattern: /static/**
      thymeleaf:
        prefix: classpath:templates/
        check-template-location: true
        suffix: .html
        mode: HTML5
        cache: false
    todo:
      file:
        path: ${TODO_FILE_PATH:files/todos}

    3.3. 주요 클래스

    • TodoController 클래스
      • 생성자 - 설정된 파일 경로를 전달받아 최초 파일 읽기를 수행한다.
      • / 경로 - TODO 항목들을 보여주는 화면을 보여준다.
      • /todo 경로 - 새로운 TODO 항목을 파일 시스템에 저장한다.
    • TodoUtil 클래스
      • readTodoList 메서드 - 파일 읽기를 수행한다.
      • writeTodoList 메서드 - 파일 쓰기를 수행한다.
    package action.in.blog.controller;

    import lombok.extern.log4j.Log4j2;
    import org.springframework.beans.factory.annotation.Value;
    import org.springframework.stereotype.Controller;
    import org.springframework.ui.Model;
    import org.springframework.web.bind.annotation.GetMapping;
    import org.springframework.web.bind.annotation.PostMapping;
    import org.springframework.web.bind.annotation.RequestParam;

    import java.io.*;
    import java.util.ArrayList;
    import java.util.List;

    @Log4j2
    @Controller
    public class TodoController {

        private final String filePath;

        public TodoController(@Value("${todo.file.path}") String filePath) {
            log.info(filePath);
            this.filePath = filePath;
        }

        @GetMapping("/")
        public String index(Model model) {
            synchronized (this) {
                model.addAttribute("todoList", TodoUtil.readTodoList(filePath));
            }
            return "index";
        }

        @PostMapping("/todo")
        public String addTodo(@RequestParam("todo") String todo) {
            synchronized (this) {
                List<String> temp = new ArrayList<>(TodoUtil.readTodoList(filePath));
                temp.add(todo);
                TodoUtil.writeTodoList(filePath, temp);
            }
            return "redirect:/";
        }
    }

    class TodoUtil {

        public static List<String> readTodoList(String filePath) {
            List<String> result = new ArrayList<>();
            File file = new File(filePath);
            if (!file.exists()) {
                return result;
            }
            try (FileReader fileReader = new FileReader(file);
                 BufferedReader bufferedReader = new BufferedReader(fileReader)
            ) {
                String line;
                while ((line = bufferedReader.readLine()) != null) {
                    result.add(line);
                }
            } catch (FileNotFoundException e) {
                throw new RuntimeException(e);
            } catch (IOException e) {
                throw new RuntimeException(e);
            }
            return result;
        }

        public static void writeTodoList(String filePath, List<String> todoList) {
            File file = new File(filePath);
            try (FileWriter fileWriter = new FileWriter(file);
                 BufferedWriter bufferedWriter = new BufferedWriter(fileWriter)
            ) {
                for (String todo : todoList) {
                    bufferedWriter.write(todo);
                    bufferedWriter.newLine();
                }
            } catch (IOException e) {
                throw new RuntimeException(e);
            }
        }
    }

    4. Anonymous Volume 사용하기

    볼륨을 사용하기 위해 프로젝트 경로에서 이미지를 빌드한다.

    $ docker build -t volume-test .

    [+] Building 2.5s (17/17) FINISHED
     => [internal] load build definition from Dockerfile                                                                                          0.0s
     => => transferring dockerfile: 435B                                                                                                          0.0s
     => [internal] load .dockerignore                                                                                                             0.0s
     => => transferring context: 34B                                                                                                              0.0s
     => [internal] load metadata for docker.io/library/openjdk:11-jdk-slim-buster                                                                 2.4s
     => [internal] load metadata for docker.io/library/maven:3.8.6-jdk-11                                                                         2.4s
     => [auth] library/openjdk:pull token for registry-1.docker.io                                                                                0.0s
     => [auth] library/maven:pull token for registry-1.docker.io                                                                                  0.0s
     => [maven_build 1/6] FROM docker.io/library/maven:3.8.6-jdk-11@sha256:805f366910aea2a91ed263654d23df58bd239f218b2f9562ff51305be81fa215       0.0s
     => [stage-1 1/3] FROM docker.io/library/openjdk:11-jdk-slim-buster@sha256:863ce6f3c27a0a50b458227f23beadda1e7178cda0971fa42b50b05d9a5dcf55   0.0s
     => [internal] load build context                                                                                                             0.0s
     => => transferring context: 1.20kB                                                                                                           0.0s
     => CACHED [stage-1 2/3] WORKDIR /app                                                                                                         0.0s
     => CACHED [maven_build 2/6] WORKDIR /build                                                                                                   0.0s
     => CACHED [maven_build 3/6] COPY pom.xml .                                                                                                   0.0s
     => CACHED [maven_build 4/6] RUN mvn dependency:go-offline                                                                                    0.0s
     => CACHED [maven_build 5/6] COPY src ./src                                                                                                   0.0s
     => CACHED [maven_build 6/6] RUN mvn package -Dmaven.test.skip=true                                                                           0.0s
     => CACHED [stage-1 3/3] COPY --from=MAVEN_BUILD /build/target/*.jar ./app.jar                                                                0.0s
     => exporting to image                                                                                                                        0.0s
     => => exporting layers                                                                                                                       0.0s
     => => writing image sha256:ee024b70ea56ae720822551849394e6b92bc4800c30320ff2747bba93d0596f7                                                  0.0s
     => => naming to docker.io/library/volume-test

    4.1. docker run 명령어

    다음 명령어를 통해 컨테이너를 실행한다. -v 옵션을 통해 볼륨을 지정할 수 있으며 없다면 자동으로 생성한다.

    • -v 옵션으로 컨테이너의 /app/volume 경로를 익명 볼륨으로 연결한다.
    • -e 옵션으로 파일 경로를 /app/volume/todos으로 지정한다.
    $ docker run -d -p 8080:8080\
        --name volume-test\
        -e TODO_FILE_PATH=/app/volume/todos\
        -v /app/volume\
        volume-test

    42bfca664e0d

    4.2. Anonymous Volume 확인

    다음 도커 명령어들을 통해 볼륨을 확인한다.

    볼륨 리스트 확인
    • docker volume ls 명령어로 볼륨 리스트를 확인한다.
    • 도커 엔진에 의해 임의의 이름을 가진 볼륨이 생성되었음을 확인할 수 있다.
    $ docker volume ls

    DRIVER    VOLUME NAME
    local     7d8491d610d9ec9cba6bfd65ca49472aa328409accd8f728966ed363b5834da2
    볼륨 상세 정보 확인
    • docker volume inspect ${volume_name} 명령어로 볼륨 상세 정보를 확인한다.
    • 마운트 위치는 /var/lib/docker/volumes/${volume_name}/_data 경로로 지정된다.
    • 해당 위치는 로컬 머신에 실제로 존재하지 않고, 도커 엔진에 의해 가상으로 관리되는 경로이다.
    $ docker volume inspect 7d8491d610d9ec9cba6bfd65ca49472aa328409accd8f728966ed363b5834da2

    [
        {
            "CreatedAt": "2022-09-19T06:34:08Z",
            "Driver": "local",
            "Labels": null,
            "Mountpoint": "/var/lib/docker/volumes/7d8491d610d9ec9cba6bfd65ca49472aa328409accd8f728966ed363b5834da2/_data",
            "Name": "7d8491d610d9ec9cba6bfd65ca49472aa328409accd8f728966ed363b5834da2",
            "Options": null,
            "Scope": "local"
        }
    ]

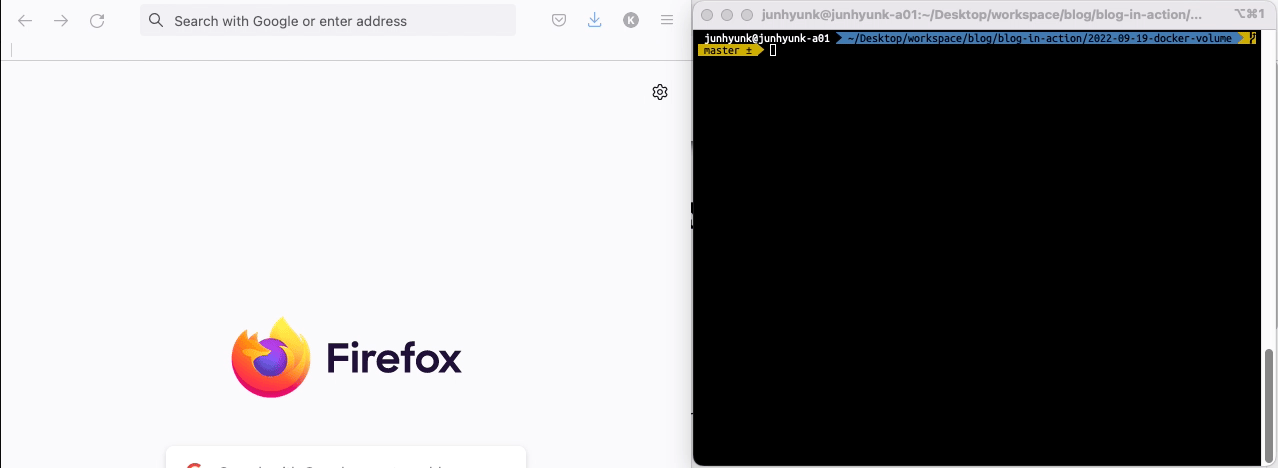

    4.3. 데이터 영속 여부 확인

    다음과 같은 순서로 테스트를 진행한다.

    1. 컨테이너를 실행한다.
    2. 화면에서 새로운 TODO 항목을 추가한다.
    3. 컨테이너를 정지 및 제거한다.
    4. 생성된 익명 볼륨을 확인한다.
    5. 익명 볼륨을 지정하여 컨테이너를 재실행한다.
    6. 화면에서 이전 컨테이너 화면에서 입력한 데이터를 확인할 수 있다.
    테스트에서 사용한 명령어
    $ docker run -d -p 8080:8080\
        --name volume-test\
        -e TODO_FILE_PATH=/app/volume/todos\
        -v /app/volume\
        volume-test

    83687ebb1f87b56e8077a4c4b52b2bce60a292056d5c81dabf8b0617db40207f

    $ docker stop $(docker ps -aq) && docker rm $(docker ps -aq)

    83687ebb1f87
    83687ebb1f87

    $ docker volume ls

    DRIVER    VOLUME NAME
    local     34869e4a551c6dbed7e0bcec4ed7d9fbc97befcf8cf002779a11baac1fa6ecac

    $ docker run -d -p 8080:8080\
        --name volume-test\
        -e TODO_FILE_PATH=/app/volume/todos\
        -v 34869e4a551c6dbed7e0bcec4ed7d9fbc97befcf8cf002779a11baac1fa6ecac:/app/volume\
        volume-test

    5e548f08c4182fce15fb8503219726823c7290efd82d6b4a5cbd1a852978720a

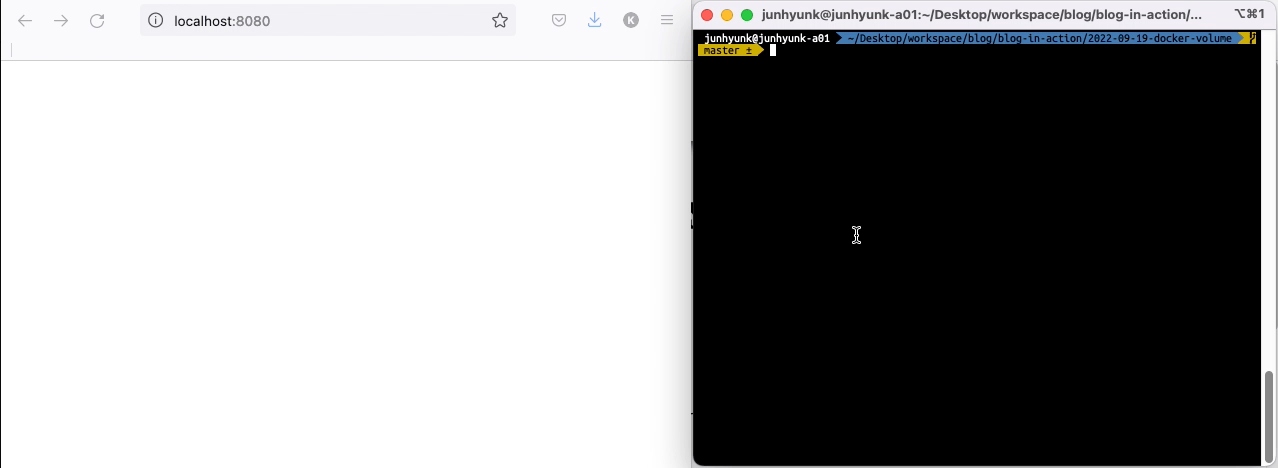

    4.4. 볼륨 미사용 컨테이너 데이터 영속 여부 확인

    볼륨을 사용하지 않은 컨테이너의 데이터 영속 여부를 확인해보았다. 다음과 같은 순서로 테스트를 진행한다.

    1. 컨테이너를 실행한다.
    2. 화면에서 새로운 TODO 항목을 추가한다.
    3. 컨테이너를 정지 및 제거한다.
    4. 익명 볼륨이 없음을 확인한다.
    5. 컨테이너를 재실행한다.
    6. 데이터가 저장되지 않아서 빈 화면이 나타난다.
    이미지 빌드에 사용한 Dockerfile
    • 볼륨을 사용하면 컨테이너 내부에 필요한 디렉토리를 함께 생성한다.
    • 익명 볼륨을 만들지 않는 경우 디렉토리를 찾지 못하여 테스트가 실패한다.
    • RUN mkdir -p /app/volume 커맨드를 통해 해당 컨테이너에 테스트에 필요한 디렉토리를 만든다.
    FROM maven:3.8.6-jdk-11 as MAVEN_BUILD

    WORKDIR /build

    COPY pom.xml .

    RUN mvn dependency:go-offline

    COPY src ./src

    RUN mvn package -Dmaven.test.skip=true

    FROM openjdk:11-jdk-slim-buster

    WORKDIR /app

    # 디렉토리 추가
    RUN mkdir -p /app/volume

    ARG JAR_FILE=*.jar

    ENV TODO_FILE_PATH /app/volume/todos

    COPY --from=MAVEN_BUILD /build/target/${JAR_FILE} ./app.jar

    EXPOSE 8080

    CMD ["java", "-jar", "app.jar"]
    테스트에서 사용한 명령어
    $ docker run -d -p 8080:8080\
        --name volume-test\
        -e TODO_FILE_PATH=/app/volume/todos\
        volume-test

    1bdf629190ed8360db04d24b320a2a3394ec65822b6e81cc7179c423ac99dbe9

    $ docker stop $(docker ps -aq) && docker rm $(docker ps -aq)

    1bdf629190ed
    1bdf629190ed

    $ docker volume ls

    DRIVER    VOLUME NAME

    $ docker run -d -p 8080:8080\
        --name volume-test\
        -e TODO_FILE_PATH=/app/volume/todos\
        volume-test

    ca0efde8a72f0b9323faf162dd044e7c4ac9d1b5497b58b0f489a2f129454e2a

    5. 추가 설명

    기타 추가적인 내용들을 함께 정리하였다.

    5.1. Dockerfile 사용

    Dockerfile을 사용하여 이미지가 사용할 익명 볼륨을 미리 지정할 수 있다.

    • VOLUME 명령어를 통해 이미지에서 기본적으로 필요한 익명 볼륨을 지정할 수 있다.
    • 컨테이너를 실행할 때 -v 옵션 없이도 자동으로 익명 볼륨이 지정된다.
    FROM maven:3.8.6-jdk-11 as MAVEN_BUILD

    WORKDIR /build

    COPY pom.xml .

    RUN mvn dependency:go-offline

    COPY src ./src

    RUN mvn package -Dmaven.test.skip=true

    FROM openjdk:11-jdk-slim-buster

    WORKDIR /app

    VOLUME /app/volume

    ARG JAR_FILE=*.jar

    ENV TODO_FILE_PATH /app/volume/todos

    COPY --from=MAVEN_BUILD /build/target/${JAR_FILE} ./app.jar

    EXPOSE 8080

    CMD ["java", "-jar", "app.jar"]

    5.2. Anonymous Volume 자동 삭제

    컨테이너가 종료되어도 볼륨은 자동으로 삭제되지 않는다. 하지만 --rm 옵션을 사용하면 컨테이너 종료될 때 익명 볼륨을 자동으로 함께 제거할 수 있다.

    • 컨테이너를 실행한다.
    • 볼륨 리스트를 확인한다.
      • 생성된 익명 볼륨을 확인할 수 있다.
    • 컨테이너를 종료하면 동시에 삭제된다.
    • 볼륨 리스트를 확인한다.
      • 생성된 익명 볼륨이 함께 정리되었다.
    $ docker run -d -p 8080:8080\
        --name volume-test\
        -e TODO_FILE_PATH=/app/volume/todos\
        -v /app/volume\
        --rm\
        volume-test

    b7ed2ccb0b2190a6e61b0274c0bba90336e1c598aac296c5ae801f21d583c184

    $ docker volume ls

    DRIVER    VOLUME NAME
    local     b21516de433bd74b05c7eab6bd76dc9a3cdc08fccd162dabb959ab3851dbbe44

    $ docker stop $(docker ps -aq)

    b7ed2ccb0b21

    $ docker ps -a

    CONTAINER ID   IMAGE     COMMAND   CREATED   STATUS    PORTS     NAMES

    $ docker volume ls

    DRIVER    VOLUME NAME
